YCKG-A开关特性测试仪

一、产品技术参数

1.1、使用环境

输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa

温     度  -20～45℃                湿     度   ≤80%RH

1.2、安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、基本参数

◆时    间： 量程 16000.0ms  分辨率  0.1ms    误差 ≤ 0.1％±1 ms

◆速    度： 量程 20.00m/s   分辨率 0.01m/s 误差 ≤ 1％±0.01 m/s

◆行    程：

                          量  程                分辨率               误  差

 真空断路器        50.0mm              0.1mm            ≤1％±1mm

  SF6断路器        300.0mm            0.1mm            ≤1％±1mm

   油断路器        1000.0mm           0.1mm            ≤1％±1mm

 ◆线圈电流： 量程 30.00A     分辨率 0.01A      误差 ≤ 1％

 ◆线圈电阻： 量程 27.0KΩ    分辨率 0.1Ω        误差 ≤ 1％

◆输出电源：DC0～270V数字可调／20A  分辨率 1V    误差≤ 1％

◆尺寸重量：400mm(L)×300mm(W)×170mm(H)     8.5kg

YCKG-A开关特性测试仪

仪器送检说明

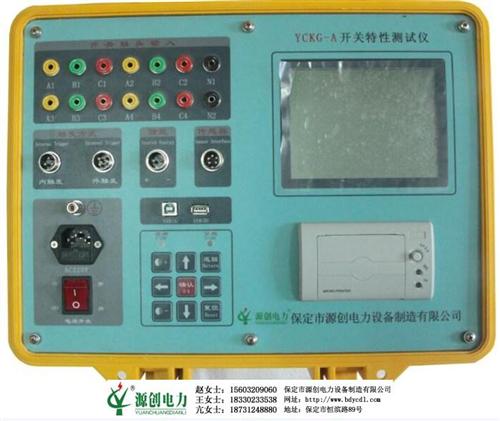

1、面板上有两排断口插座，A1B1C1和A2B2C2共一个地（上端的金属接地柱）；A3B3C3和A4B4C4共一个地，虚地

；如果要同时测试12个断口的时间、同期、弹跳等参数，必须将接地柱与虚地相连，然后接检测装置的黑色接地柱。

2、时间同期弹跳等时间相关参数测试，仪器【测试设置】菜单必须选择不同的测试时长，必须保证测试时长不小于标准时间发生器的输出脉冲时长。

3、校准时，防止仪器误触发校准装置，要先取消短路保护功能。具体如下：开机进入【关于】菜单内，看到版权信息等，然后按住不放，然后按一下键，看到短路保护取消内容提示后，按【确定】键即可。复位或关机后，短路检测功能自动恢复。

5、仪器设置菜单中【参数选项】中有些省略掉的参数，如果有必须，请选中，则仪器测试结果会显示，否则为省略。
