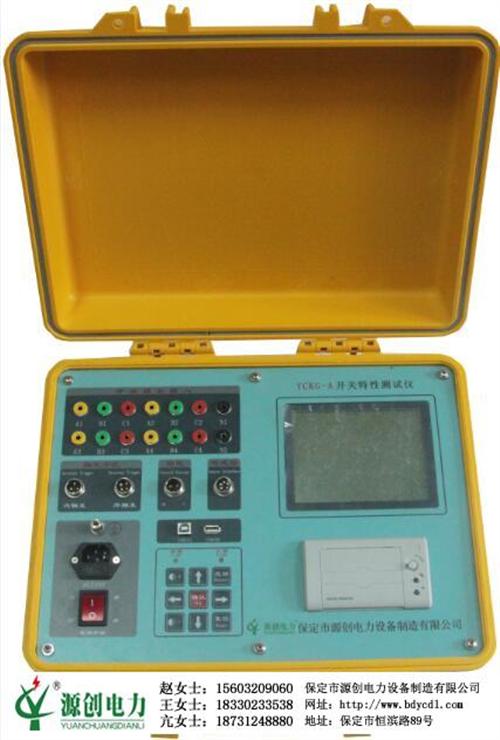

YCKG-A开关特性测试仪

技术答疑

1、仪器现场接地时，为什么要先接地线，然后再接断口线？

  答：现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部断口信号输入端到地之间接有泄放回路。先接地线，实际优先接通了泄放回路，此时连接断口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。

2、如何判断仪器端口是否正常？

答：选择【测试】－【合闸测试】，仪器液晶显示屏的最下方有12断口的

时状态显示。屏幕显示如下图示：

在这个界面下可以检测仪器的断口通道是不是完好，断口输入如果是悬空，应该显示“分”，如果对地短路，则应该显示“合”。所以分别把各个断口对地短接一下，观察状态显示的变化，来确定仪器断口时间通道是否正常。

3、什么是刚分（合）速度？以时间段和距离段定义开关的刚分（合）速度有何区别？

  答：所谓刚分（合）速度是指高压开关刚分后（刚分前）一段时间（或一段距离）的平均速度。如果以时间为定义标准，IEC标准和我国的国家标准一般定义为合前分后10ms的平均速度。针对某些国家或某些开关生产厂家定义的不同，我公司仪器可以通过电脑和配套速度定义添加程度重新定义。既可以定义为时间段，也可定义为距离段，可灵活方便地为高压开关提供速度测试。以真空开关为例，10KV开关的开距一般为S＝11mm左右，其刚合（分）速度的定义为刚合前（刚分后）6mm的平均速度。也有的厂家定义为以下几种：

(1)合闸取全程平均，分闸取刚分后6mm的平均速度;

(2)合闸取全程平均，分闸取全程平均速度;

有了速度定义添加程序功能，也能方便根据具体的真空开关进行速度测试。另外，对真空开关进行速度测试时，由于分闸过程中缓冲机构起作用，整个分闸过程的平均速度很低。一般定义真空开关分闸过程中缓冲机构起作用前的平均速度为整个过程的平均速度，即合闸取全程平均，分闸取刚分后6mm的平均速度较为接近真实值。由于35KV真空开关开距一般为S＝22mm左右，所以以上所有针对10KV真空开关速度定义中的数值6改为10或11即可。

YCKG-A开关特性测试仪

现场接线及注意事项

1、安全准备工作

       首先要保证被试开关处于停电检修预试状态，开关两端地刀接地，将开关处于合闸位置，切断高压断路器的操作电源，避免与仪器内部直流“冲撞”，简单的做法是将控制保险取掉。

2、现场接线

      （1）必须先将仪器金属接地柱可靠与大地相连接；

      （2）用测试线将三相断路器的动触头短接，然后与仪器金属接地柱可靠相连，再把开关断口线接好。对于感应电很强的220 KV、500 KV等高压断路器接线最hao带上绝缘手套。

     （3）安装测速传感器。

     （4）了解其它情况：

        ①开关的操作电源即分合闸电源是直流还是交流。若是直流就可以用仪器内部电源，若不是直流就必须用仪器以外的电源用外给同步信号触发（外触发）试验。

        ②操作电源是DC220V还是DC110V，试验前必须设置调节好。

        ③合分闸控制线的接法。对于液压或弹簧机构而言，其合闸线圈电流小于20A，仪器内部直流电源可直接驱动，合闸控制可直接接合闸线圈上，但最hao将线圈前级的辅助节点串进去。对于线圈电流大于20A的电磁机构，仪器内部直流电源无法直接驱动，必须将仪器合闸控制接到合闸线圈的前级接触器线圈上试验。

        ④对于现场开关存在闭锁的时候,用仪器内电源操作开关做试验时可能遇到无法动作的情况,此时必须解除闭锁才可以试验。或者采用外触发方式试验。

（5）将开关两端地刀打开，下一步就可以进行测试了。

3、试验完毕拆线

操作仪器对开关进行机械特性试验。试验完毕关闭仪器电源，合上开关两端地刀。拆除仪器分合闸控制线、断口线和速度传感器及其信号线，然后才可以拆除开关动触头短接线，最后拆除地线。然后恢复现场，结束整个试验工作。

YCKG-A开关特性测试仪

仪器送检说明

1、面板上有两排断口插座，A1B1C1和A2B2C2共一个地（上端的金属接地柱）；A3B3C3和A4B4C4共一个地，虚地

；如果要同时测试12个断口的时间、同期、弹跳等参数，必须将接地柱与虚地相连，然后接检测装置的黑色接地柱。

2、时间同期弹跳等时间相关参数测试，仪器【测试设置】菜单必须选择不同的测试时长，必须保证测试时长不小于标准时间发生器的输出脉冲时长。

3、校准时，防止仪器误触发校准装置，要先取消短路保护功能。具体如下：开机进入【关于】菜单内，看到版权信息等，然后按住不放，然后按一下键，看到
