注意事项

1、连接测试夹与连接接地线时，要注意接触端长期luo露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。

2、在拆线前，一定要等仪器复位，没有电流输出，放电结束后，关闭电源再进行拆线。

3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的输出电流进行测试。

技术指标

1、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA

2、分辨率：0.1μΩ

3、量程：

100Ω-200KΩ

（<5mA档）

           1Ω-500Ω

  （40mA档）

100mΩ-100Ω

  (200mA档)

5mΩ-20Ω      (1A档)

1mΩ-4Ω       (5A档)

0.5mΩ-2Ω       (10A档)

4、准确度： 0.2%

5、工作温度：0～40℃

6、工作湿度：<90%RH，不结露

7、外形尺寸:长390mmX宽205mmX高290mm

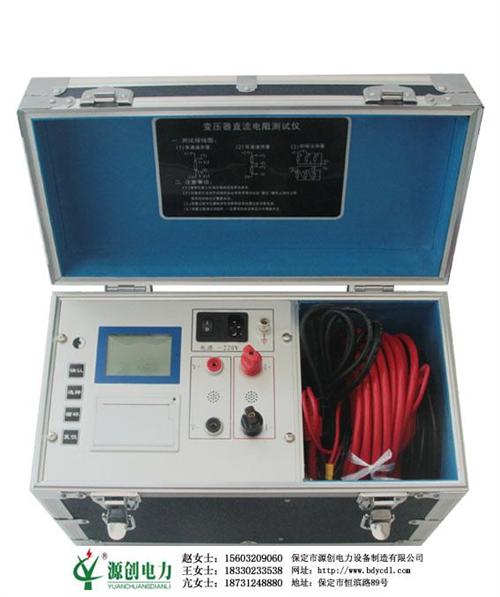

系统介绍

电源开关

仪器工作电源，AC220V。

复 位 键   按下此按键本机处于初始状态，可对输出电流进行预置。

循 环 键   按此键光标在主菜单循环滚动

选

择   本机复位后，按此键进行电流预置。

启

动   输出电流选择完毕后按下此键，由微机控制实现全部测试过程。辉    度   可通过显示屏下面的旋扭进行显示屏辉度调节。

              接地点。

I+、 I-     输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、V-     V+为电压线正端，V-为电压线负端。
