技术指标

设备主要配置：

1、300焦耳主机 1台；

2、150J、300J 摆锤各 1个；

3、内六角扳手S=12（扳钳口座压板螺钉） 1件；

4、支座调校器 1只；

5、试样对中器 1只；

6、拆卸器（换摆用） 1件；

7、地 脚 螺 钉 4个；

8、调整斜铁 4块；

9、防护网 1套；

该机符合国际标准ISO2244-2001（E）《包装-完整满装的运输包装件第五部分，水平冲击试验、斜面冲击试验、吊摆试验》及国家标准GB/T4857.11—1992《包装运输包装件水平冲击试验方法》等有关技术指标。

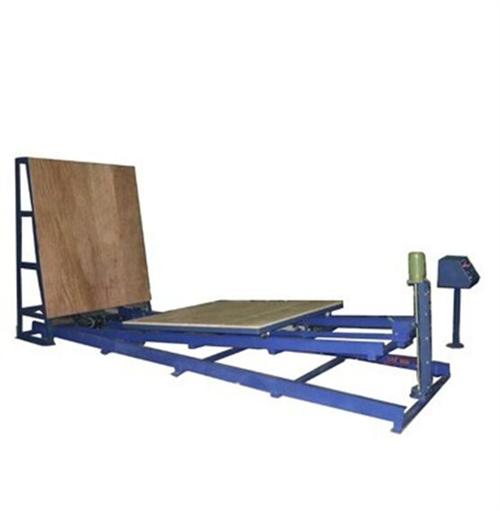

斜面冲击试验台技术参数:

最大载重 200kg(或商议)

允许试件最大尺寸 1400x1400x2000mm

冲击表面与轨道平面夹角 90°±1°

挡板冲击表面尺寸 挡板冲击表面应平整，其尺寸应大于试验样品受冲击部分的尺寸

变形量 当表面承受200kg/cm2的负载时，变形不得大于0.25mm

试件最大滑行长度 2000mm(或商议)

冲击速度范围 1.305-2.68m/s

冲击板尺寸 2000x2200mm

冲击速度误差 ≤±5%

倾斜角度 0-25°气缸调整，误差±1°

制系统 液晶触摸屏

电源电压 三相380V 50/60Hz

工作环境 温度0～45℃，湿度≤85%(不结露)

外形尺寸 4600×2200×2600mm

技术特点

1、 试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型；

2、 冲击刀采用螺钉安装固定，更换简单方便；

3、 试样简支梁式支承；

4、 主机装有安全防护销，并且配备了安全防护网；

5、 试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备，特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门；

6、试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》，按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。
