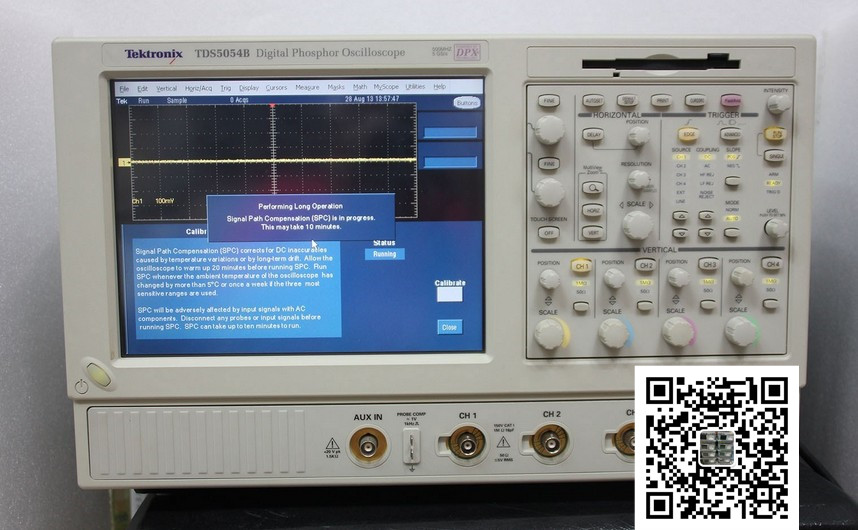

泰克/Tektronix TDS5054B数字荧光示波器

产品名称：数字荧光示波器

产品品牌：泰克/Tektronix

产品型号：TDS5054B

产品产地：美国

模拟带宽：500MHz

采样率：5GS/s

模拟通道：4通道


TDS5054B 示波器特点

500MHz，最高实时采样速率达 5GS/s 。
强大的数字荧光技术（ DPO ）；
2 通道和 4 通道两种型号；
5 GS/s 最大实时取样速率；
记录长度最高可达 16 MB ；
100,000 wfms/s 最大波形捕获速率；
生产力加速器： MyScope 自定义控制窗口；
具有内置联网和分析功能的 OpenChoice 平台和WINOOWs2000；
体积小 / 轻型 ；
明亮的 10.4 英寸 ( 264 mm ) 显示器；
业内领先的高级触发功能；□ CD-RW 光盘刻录机
内置打印机 ( 可选 ) ；
以电子邮件通知时间状况
能够与泰克逻辑分析仪的互操作性能；
TDS5054B 示波器应用

数字产品设计和调试
电信 / 数据通信 / 视频标准模版测试
瞬态异常现象观测
功率测量
视频产品设计和调试
DVD 、抖动和定时、频谱分析
汽车电子仪器
生产测试
电机
生物医学
工业控制



TDS5032B/TDS5034B TDS5052B/TDS5054B TDS5104B
输入通道 2/4 2/4 4
模拟带宽(-3DB)5mV/div-1/div 350 MHz 500MHz 1GHz
计算上升时间5mV/div(典型值) 1.15ns 800ps 300ps
硬件带宽限制值 150MHz或20MHz
输入藕合 AC,DC,GND
输入阻抗,1MΩ ±1%
输入阻抗 50Ω ±1% ±1% ±2.5%
输入灵敏度 1MΩ 1 mV/div 至 10 V/div
输入灵敏度 50Ω 1 mV/div 至 1 V/div
垂直分辨率 8 位(平均后<11位)
最大输入电压 1MΩ 150 V CAT I,≤400V峰值.超过200kHz以上时以20dB/+进制降低额定值至 9VRMS
最大输入电压 50Ω 5VRMS,峰值 <±30V 5VRMS,峰值 <±30V <100 mV/div <1 VRMS
≥100mV/div <5 VRMS
直流增益精度 1.5%,偏置量设为0 V
偏置范围 1MΩ 1 mV/div -99.5 mV/div±1V
100 mV/div -1 V/div±10V
1.01 V/div -10V/div±100V
偏置范围 50Ω 1mV/div -99.5mV/div±1V 100mV/div-1V/div±10V 1mV/div99.5mV/div±1V
100mV/div-1V/div±10V 1mV/div -50mV/div±0.5V
50.5mV/div-99.5V/div±0.25V
100mV/div-500mV/div±5V
505mV/div-1V/div±2.5V
相等垂直刻度设置上任意两条通道间的隔离 ≤100MHz时为≥100:1,>100MHz 至额定带宽十为 ≥30:1
