回收TDS2024C/泰克TDS2024C示波器  数字存储示波器  回收数字示波器

当前位置: 首页> 仪器仪表> 示波器> 其他示波器
来源:[东莞市维技电子有限公司]
联系人：肖先生
手机：13826909749
电话：139-22531876(22531876)
传真：0769-87938902(02)
QQ：19903567436
Email：dongguanweiji@126.com
地址：广东省东莞市东莞市东莞市塘厦镇花园中心A座5楼
品牌：泰克/Tektronix
价格：6500.00 元/台
供应地：广东省东莞市
产品型号：TDS2024C

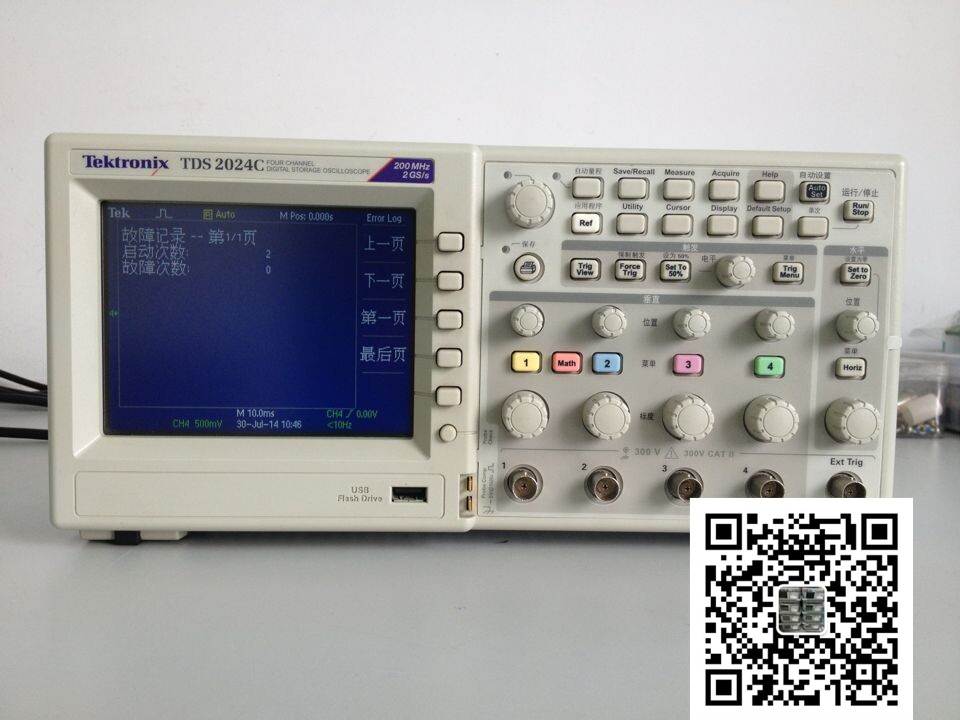

泰克/Tektronix TDS2024C数字存储示波器


品牌：泰克/Tektronix

型号：TDS2024C

宽带：200MHz

通道：4通道

采样率：2GS/s

产地：美国


泰克TDS2024C数字存储示波器同系列产品主要参数：

TDS2000C 系列产品型号：

TDS2001C 50 MHz 500 MS/s 2.5 k 2
TDS2002C 70 MHz 1.0 GS/s 2.5 k 2
TDS2004C 70 MHz 1.0 GS/s 2.5 k 4
TDS2012C 100 MHz 2.0 GS/s 2.5 k 2
TDS2014C 100 MHz 2.0 GS/s 2.5 k 4
TDS2022C 200 MHz 2.0 GS/s 2.5 k 2
TDS2024C 200 MHz 2.0 GS/s 2.5 k 4

主要特点：

特点TDS2000C 系列数字存储示波器

显示器 （QVGA LCD） TFT TFT TFT TFT TFT TFT TFT
带宽*3 50 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
通道数量 2 2 4 2 4 2 4
外部触发输入 所有型号均包括
每条通道上采样率 500 MS/s 1.0 GS/s 1.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s
记录长度 记录长度所有型号所有时基上2.5k 点
垂直分辨率 8 bits
垂直灵敏度 校准后微调时，所有型号2 mV - 5 V/div
DC 垂直精度 所有型号上± 3%
垂直缩放 垂直扩展或压缩实时波形或停止的波形
最大输入 300VRMSCAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pkAC
位置范围

2 mV - 200 mV/div +2 V

>200 mV - 5 V/div +50 V

带宽限制 所有型号为20 MHz
输入耦合 所有型号上AC, DC, GND
输入阻抗 1 MΩ 并联, 20pF
时基范围 5 ns - 50 s/div 5 ns - 50 s/div 5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div
时基精度 50 ppm
水平缩放 水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口

前面板上的USB 主机端口支持USB 闪存驱动器

仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机

GPIB 可选
非易失性存储器
参考波形显示 （2）个2.5 K 点参考波形
没有USB 闪存驱动器时的波形存储 （2） 2.5k 点 （2） 2.5k 点 （4） 2.5k 点 （2） 2.5k 点 （4） 2.5k 点 （2） 2.5k 点 （4） 2.5k 点
最大USB 闪存驱动器容量 64 GB
带有USB 闪存驱动器时的波形 存储波形存储 每8 MB 96 个以上参考波形
没有USB 闪存驱动器时的设置 10 个前面板设置
带有USB 闪存驱动器时的设置 每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图 每8 MB 128 个以上屏幕图 （图像数量取决于选择的格式）
带有USB 闪存驱动器时全部保存

每8 MB 12 个以上的全部保存操作

一个全部保存操作会创建3-9 个文件（设置, 图像, 外加显示的每个波形一个文件）

电话咨询获取底价
