安徽春辉仪表线缆集团有限公司集团涡街流量变送器







涡街流量变送器主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

1、测量原理

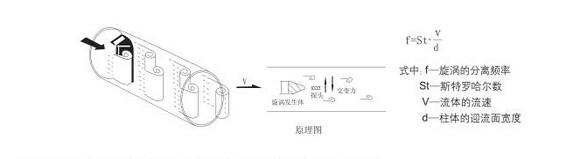

当流体以一定流速流经设置在流场中的旋涡发生体时,在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街),现在柱体的一侧产生,继而在柱体的另一侧产生,这一产生旋涡的理论首先由卡门(Karman)提出,命名为卡门涡街,并给出了频率与流速的关系式,其中系数被命名为斯特罗哈尔数(图1)。

图1

对于设计正确的旋涡发生体,Strouhal数在很广的雷诺数Re范围内保持恒定(图2)

图2

2、产品特点

⑴.应用范围广,蒸汽、气体、液体的流量均可测量;

⑵.测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关;

⑶.无可动部件,可靠性高,长期运行稳定;

⑷.耐磨、耐脏污,毋须机械维修,使用寿命长,安全防爆,抗震性好,适用于恶劣环境;

⑸.传感器测量探头采用特殊工艺封装,耐高温可达350℃;

⑹.电隔离型电流输出,共模干扰抑制能力良好;

⑺.采用微功耗高技术,电池供电的现场显示型流量计,不断电运行可达五年以上;

⑻.表面贴装工艺电路,结构紧凑,可靠性高,测量范围宽,量程比可达10:1,15:1,20:1,30:1;

⑼.压损小,动态测量范围宽,运行费用低,不锈钢材质表体,耐腐蚀性强;

⑽.密度计算、温度、压力补偿计算,补偿计算公式在线检验,就地按键设置,方便参数调整,无需手持通讯器;

3、涡街流量计尺寸图

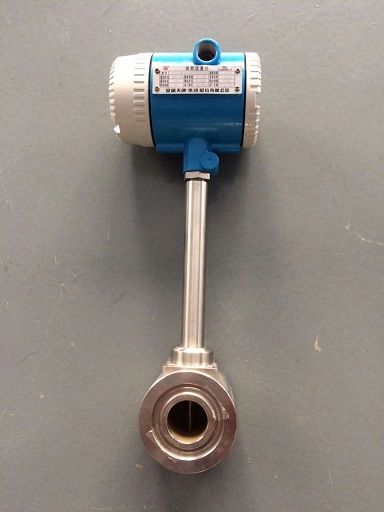

夹持型涡街流量计外形尺寸

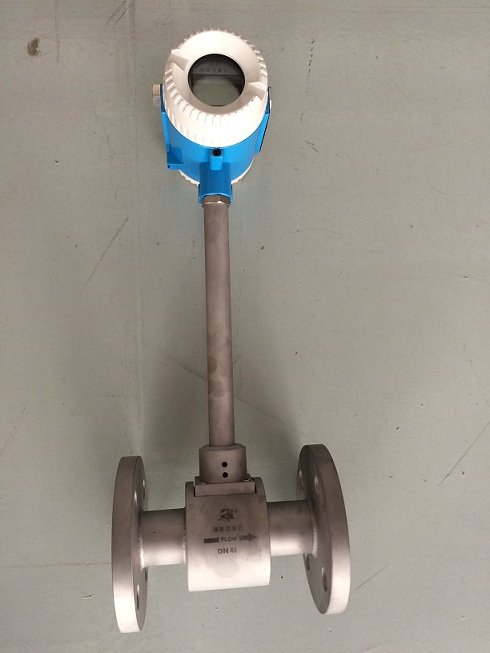

法兰型涡街流量计外形尺寸

插入式涡街流量计外形尺寸

4、适用流量范围和仪表口径的确定

仪表口径的选择,根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表,用于不同介质时,它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。
