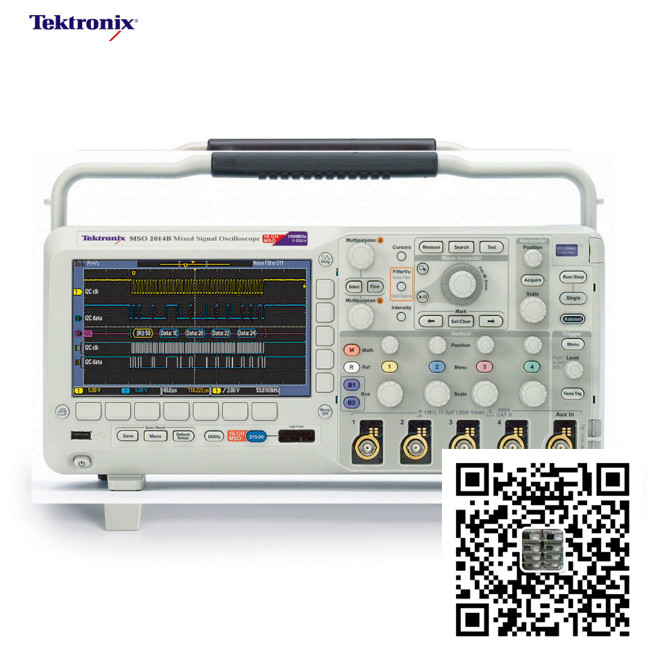

泰克/Tektronix MSO2014B混合信号示波器


MSO2014B 混合信号示波器提供了 100 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。由于多达 16 条通道，您只需一台设备即可分析模拟和数字信号。再结合自动串行和并行总线分析、FilterVu? 低通滤波器和创新的 Wave Inspector? 控件，MSO2014B 混合信号示波器为您提供多功能工具，简化和加快复杂设计的调试工作。


产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO2014B

产品产地：美国

模拟带宽：100MHz

采样率：1GS/s

记录长度：1M点

模拟通道：4通道

数字通道：16通道


MSO2014B示波器-主要性能：
所有通道上1GS/s的采样率
所有通道上1M点的记录长度
5,000wfm/s的最大波形捕获速率
成套高级触发
Wave Inspector旋钮，轻松浏览和自动搜索波形数据
FilterVu可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
29种自动测量和FFT分析，简化波形分析
TekVPI 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
7英寸(180mm)TFT—LCD宽屏彩色显示器
体积小，重量轻-仅厚5.3英寸(134mm)，仅重7磅14盎司(3.6公斤)
前面板上提供了USB2.0主控端口，迅速简便地存储数据
后面板上提供了USB2.0设备端口，简便地连接PC或直接打印到兼容PictBridge的打印机
混合信号设计和分析
自动触发、解码和搜索并行总线
多通道建立时间和保持时间触发
多功能混合信号设计调试工具

MSO2014B示波器-技术参数：型号
MSO2012B  MSO2014B
模拟通道  2  4
模拟通道+数字通道  2+16  4+16
模拟带宽  100MHz  100MHz
最大采集率  1GS/s
最大记录长度  1M
触发类型  边沿，脉宽，矮脉冲，逻辑，建立时间/保持时间，上升/下降时间，视频， 并行总线(仅在MSO机型上)
输入输出端口  USB2.0主控端口，USB2.0设备端口
最新可检测脉宽  5ns
(数字通道)

MSO2014B示波器-标配：
每条模拟通道一只10X无源TPP0200探头
一只P6316 16通道逻辑探头和配套工具箱及附件包(016-2008-xx)
用户手册和翻译后的前面板覆盖图
文档资料光盘(063-4472-xx)
OpenChoice Desktop软件
校准证明
测量结果可溯源美国国家计量学会及ISO9001质量认证体系

电源线
