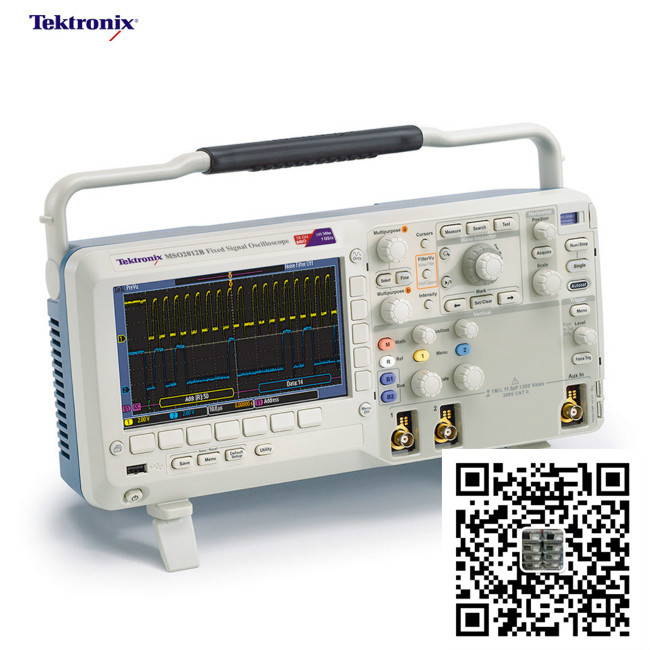

泰克/Tektronix MSO2012B混合信号示波器


MSO2012B 混合信号示波器提供了 100 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。由于多达 16 条通道，您只需一台设备即可分析模拟和数字信号。再结合自动串行和并行总线分析、FilterVu? 低通滤波器和创新的 Wave Inspector? 控件，MSO2012B 混合信号示波器为您提供多功能工具，简化和加快复杂设计的调试工作。

产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO2012B

产品产地：美国

模拟带宽：100MHz

采样率：1GS/s

记录长度：1M点

模拟通道：2通道

数字通道：16通道


产品说明:

多功能混合信号设计调试工具。

MSO/DPO2000B混合信号示波器系列提供高达 200 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。由于多达 20 条通道，您只需一台设备即可分析模拟和数字信号。再结合自动串行和并行总线分析、FilterVu<span style="font-size: 7.0pt;font-family: arial sans-serif;color: #4d4d4d;">?</span>低通滤波器和创新的 Wave Inspector<span style="font-size: 7.0pt;font-family: arial sans-serif;color: #4d4d4d;">?</span>控件，MSO/DPO2000B 系列为您提供多功能工具，简化和加快复杂设计的调试工作。所有示波器均提供 5 年保修。

产品详情:

特点                                           优点

最多 4 条模拟通道和 16 条数字通道          一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级排障。

完整的触发集合                             提供超过 125 种触发组合，包括建立时间/保持时间、串行包内容和并行数据，快速捕获异常信号。

Wave Inspector?控件                        方便地在很长的记录长度内搜索、标记和导航，找到事件出现的所有位置。

自动测量                                   29种自动测量和 FFT 分析，简化对器件的分析。

并行总线触发和分析（MSO 系列）             自动触发、解码和搜索，快速调试您的并行总线。

串行触发和分析选件                         自动触发、解码和搜索，快速调试常见串行总线 – I<span style="font-size: 7.0pt;font-family: arial sans-serif;color: #4d4d4d;">2</span>C、SPI、CAN、LIN 和 RS-232/422/485/UART。

TekVPI?通用型探头接口                        在示波器和探头之间实现智能通信，允许直接连接电流探头（包括交流和直流）、差分探头和单端有源探头。


应用

·        高速数字系统设计

·        器件设计和检定

·        制造工程和测试

·        教育研究

·        信号的电压摆幅高达16 V<span style="font-size: 7.0pt;font-family: arial sans-serif;color: #4d4d4d;">p-p</span>
