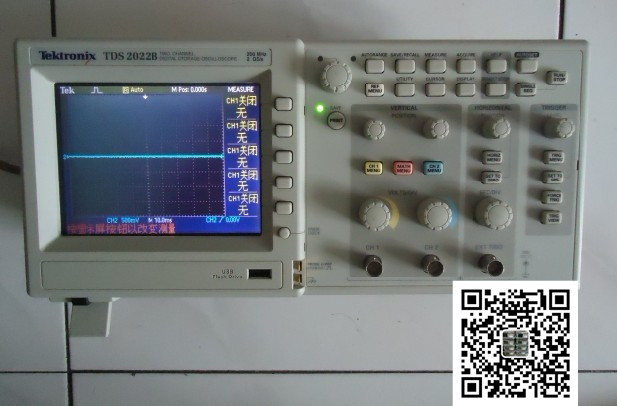

泰克/Tektronix TDS2022B示波器


产品名称：示波器

产品品牌：泰克/Tektronix

产品型号：TDS2022B

产品产地：美国

模拟带宽：200MHz

采样率：2GS/s

记录长度：2.5K点

模拟通道：2通道


200MHz 带宽高达 1 GS/s 的实时采样速率 2 通道 彩色 LCD 显示器 通过前面板 USB 端口支持可移动数据存储设备 通过 USB 设备端口及 Open Choice ? 和 NI Signal Express ? PC 软件，无缝连接 PC 高级触发，包括脉宽触发和选行视频触发 快速傅立叶变换 (FFT) 和波形加、减、乘数学运算功能 11 种参数自动测量功能 中文用户界面和上下文相关帮助菜单 通过USB设备端口直接打印到所有兼容 PictBridge ? 的打印机 终身保修

技术参数
带 宽                200 MHz
通 道                2通道
每条通道采样率        2 GS/s
垂直分辨率        8 位
垂直灵敏度 (/div) 5mV/div～10 mV/div（2mv/div 时20M带宽限制器自动打开）
最大记录长度        2.5K 点
垂直精确度        ±3%
最大输入电压 ( 1МΩ) 300 VRMS CAT II；3MHz以上，在100KHz至13Vp-p AC之上减额至20dB/十进制
位置范围        2mV～200mV/diV时，±2V；>200mV～5V/div时，±50V
带宽BW 限制器        20 MHz
技术参数
输入阻抗        1MΩ//20pF
输入耦合        AC, DC, GND
时基范围 (/div)        2.5 ns～50s/div
水平精度        50ppm
显 示 器(1/4VGA LCD) 彩 色
安全标准        UL3111－1，IEC61010－1，IEC61010－1，CSA1010.1
环境---温 度        操作：0°C～＋50°C，非操作：－40°C～＋70°C
环境---湿 度        操作状态：＋30°C以下：90％RH，＋41°C～＋50°C：60％RH；非操作状态：＋50°C以下，60％RH。
环境---高 度        操作：2,000m，非操作：15,000m

主要特点和优点
    200 MHz 带宽
    高达 1 GS/s 的实时采样速率
    2 通道
    彩色 LCD 显示器
    通过前面板 USB 端口支持可移动数据存储设备
    通过 USB 设备端口及 Open Choice ? 和 NI Signal Express ? PC 软件，无缝连接 PC
    高级触发，包括脉宽触发和选行视频触发
    快速傅立叶变换 (FFT) 和波形加、减、乘数学运算功能
    11 种参数自动测量功能
    中文用户界面和上下文相关帮助菜单
    通过USB设备端口直接打印到所有兼容 PictBridge ? 的打印机
