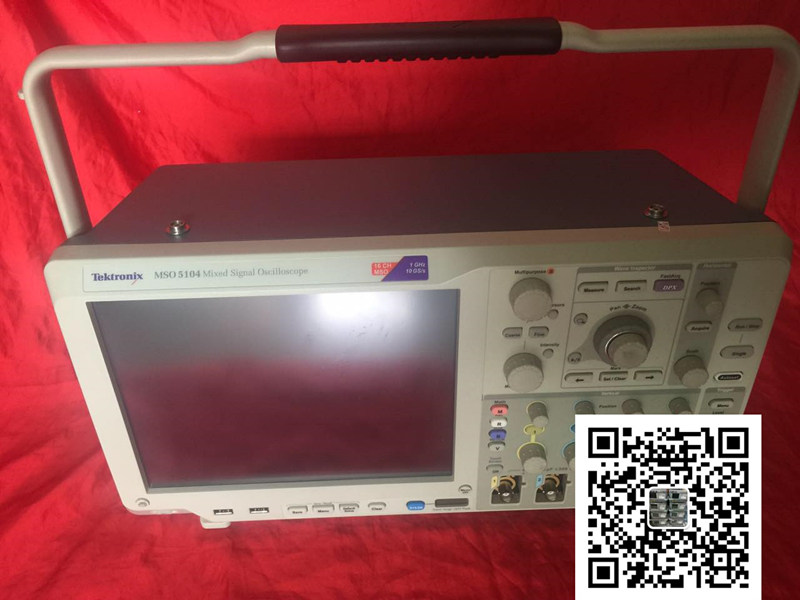

泰克/Tektronix MSO5104混合信号示波器


产品名称:混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO5104

产品产地：美国

模拟带宽：1GHz

采样率：5GS/s

模拟通道: 4通道

数字通道：16通道


Tektronix MSO5104泰克数字示波器的产品介绍

MSO/DPO5000混合信号示波器系列
加快调试的每一个阶段！高端的性能，开放式的平台
MSO/DPO5000混合信号示波器系列拥有高达2 GHz的带宽和10 GS/s的采样率，提供了经济而又功能强大的基于WINOOWs?的示波器。它提供了十几种不同的应用软件，您可以使用一台仪器测试多种不同的应用。泰克独有的功能如Fast Acq?和DPX?技术及杰出的触发套件，可以迅速发现其它示波器漏掉的间歇性事件。再加上完善的分析工具和创新的Wave Inspector?控制功能，MSO/DPO5000系列为您简化和加快复杂设计调试提供了所需的多功能工具。
数字和混合信号示波器
MSO5000, DPO5000 Series

Tektronix MSO5104泰克数字示波器的技术指标

2 GHz, 1 GHz, 500 MHz, 350 MHz 四种带宽型号
一条或两条通道上高达10 GS/s的实时采样率，所有通道上高达5 GS/s 的采样率
MultiView ZoomTM 高达250 M 点记录长度
FastAcqTM 采集技术，>250,000 wfm/s 的最大波形捕获速率
FastFrameTM 分段存储器采集模式，>310,000 帧/ 秒的捕获速率
标配无源电压探头，提供了<4 pF 电容负荷及500 MHz 或1 GHz 模拟带宽
16 条数字通道(MSO 系列)
用户可以选择带宽限制滤波器，改善低频测量精度
众多集成的高级触发功能

简便易用功能
Wave Inspector?控制功能，轻松导航和自动搜索波形数据
MyScope?自定义控制窗口和鼠标右键菜单，提供了杰出的效率
53 种自动测量、波形直方图和FFT 分析，简化波形分析
TekVPI?探头接口支持有源探头、差分探头和电流探头，自动设定量程和显示单位
10.4 英寸(264 mm)明亮的XGA 彩色显示器，带触摸屏
体积小，重量轻－仅厚8.12 英寸(206mm)，重不到15 磅(6.7 公斤)

连接能力
六个USB 主控端口，前面板两个，后面板四个，迅速简便地存储数据、进行打印及连接USB 外设
后面板上提供了USB设备端口，简便地连接PC或通过适配器进行GPIB 控制
集成10/100/1000BASE-T 以太网端口，用于连接网络；视频输出端口把示波器显示画面导出到监视器或投影仪上
Microsoft? WINOOWs 7 64 位操作系统，简便连接及集成到用户环境中
满足LXI Class C 标准
混合信号设计和分析(MSO 系列)
并行总线自动触发和解码
每条数字通道单独设置门限
MagniVuTM 高速采集技术，在数字通道上提供了60.6 ps 的精细定时分辨率
