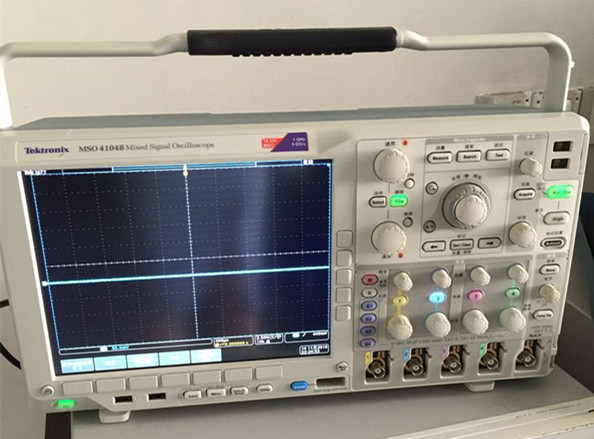

泰克/Tektronix MSO4104B混合信号示波器


产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO4104B

产品产地：美国

模拟带宽：1GHz

采样率：5GS/s

模拟通道：1GHz

数字通道：16通道


【产品简介】

                                                   主要性能指标
?1 GHz, 500 MHz, 350 MHz 带宽型号
?4 通道型号
?16 条数字通道(MSO 系列)
?所有通道上高达5 GSs 的采样率
?所有通道上20 M点的记录长度
?50,000 wfms的最大波形捕获速率
?标配无源电压探头，4 pF 电容负荷及500 MHz或1 GHz 模拟带宽
?成套高级触发

简便易用功能
?Wave Inspector?控制功能，轻松导航和自动搜索波形数据
?29种自动测量、波形直方图和FFT分析，简化波形分析
?TekVPI?探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位
?10.4 英寸(264 mm) XGA 彩色显示器
?体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)

连接能力
?USB 2.0 主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB 键盘
?后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge?的打印机
?集成101001000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口，可以把示波器显示画面导出到监视 器或投影仪上

选配串行触发和分析功能
?I2C, SPI, USB, 以太网、CAN、LIN、FlexRay、RS-232422485UART、MIL-STD-1553 和I2SLJRJTDM 自串行总线的自动触发、解码和搜索

混合信号设计和分析(MSO系列)
?并行自动触发、解码和搜索功能
?每条通道独立设置门限
?多通道建立时间和保持时间触发
?MagniVu 高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率

选配应用支持
?电源分析
?极限和模板测试
?HDTV和自定义视频分析
