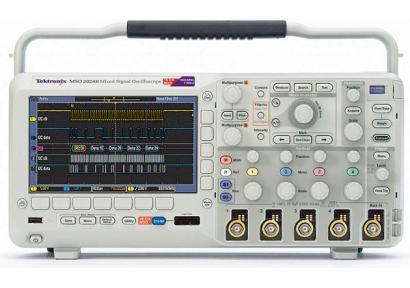

功能

优点

最多4条模拟通道和16条数字通道

在一台仪器上分析模拟信号和数字信号，在系统级调试复杂的设计。

完整的整套触发功能

超过125种触发组合，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发，迅速捕获异常信号。

Wave Inspector^®旋钮

简便地搜索、标记和浏览长记录长度，发现事件所有发生时点。

自动测量

29种自动测量和FFT分析，简化被测器件分析。

并行总线触发和分析 （MSO系列）

自动触发、解码和搜索，迅速调试并行总线。

串行触发和分析选项

自动触发、解码和搜索，迅速调试常用串行总线 – I2C, SPI, CAN, LIN和RS-232/422/485/UART。

TekVPI^®通用探头接口

在示波器与探头之间实现智能通信，直接连接电流探头（包括ac/dc）、差分探头和单端有源探头。

五年保修

与竞争对手的示波器相比，节约更换成本和维护费用!

特点

MSO2002B

DPO2002B

MSO2004B

DPO2004B

MSO2012B

DPO2012B

MSO2014B

DPO2014B

MSO2022B

DPO2022B

MSO2024B

DPO2024B

输入通道数量

2

4

2

4

2

4

模拟带宽 （-3 dB）*¹

70 MHz

70 MHz

100 MHz

100 MHz

200 MHz

200 MHz

计算的上升时间

5 ns

5 ns

3.5 ns

3.5 ns

2.1 ns

2.1 ns

硬件带宽极限

20 MHz

输入耦合

AC, DC, GND

输入阻抗

1 MΩ ±2%, 11.5 pF ±2 pF

输入灵敏度范围

2 mV/div to 5 V/div

垂直分辨率

8 位

最大输入电压, 1 MΩ

300 V_RMS 峰值 ≤ ±450 V

DC 增益精度（偏置设为0 V）

对10 mV/div - 5 V/div 为± 3%

对2 mV/div -5 V/div 为± 4%

通道到通道隔离度

（任何两条垂直标度相等的通道）

在≤ 70 MHz 时≥ 100:1

在≤ 100 MHz 时≥ 100:1

在≤ 200 MHz 时100:1

型号

带宽

记录长度

模拟通道

数字通道

DPO2002B

70 MHz

1 M

2

--

MSO2002B

70 MHz

1 M

2

16

DPO2004B

70 MHz

1 M

4

--

MSO2004B

70 MHz

1 M

4

16

DPO2012B

100 MHz

1 M

2

--

MSO2012B

100 MHz

1 M

2

16

DPO2014B

100 MHz

1 M

4

--

MSO2014B

100 MHz

1 M

4

16

DPO2022B

200 MHz

1 M

2

--

MSO2022B

200 MHz

1 M

2

16

DPO2024B

200 MHz

1 M

4

--

MSO2024B

200 MHz

1 M

4

16
