球阀用DQW10-WK部分回转电动执行器
DQ/JW(B)系列整体型部分回转/角行程电动执行机构适用于开启、关闭或调节蝶阀、球阀和挡板等做90°角行程阀门。
本系列电动执行机构可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

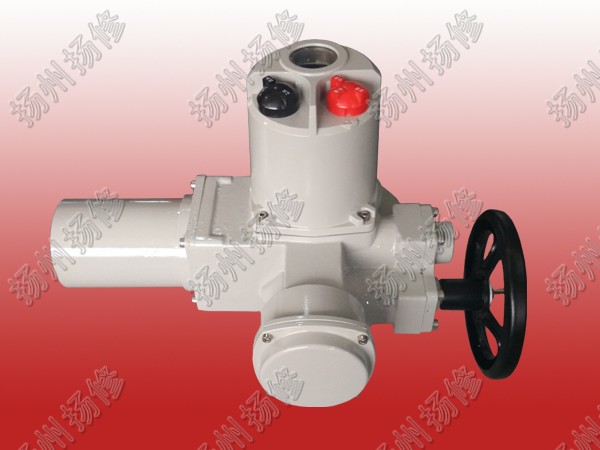

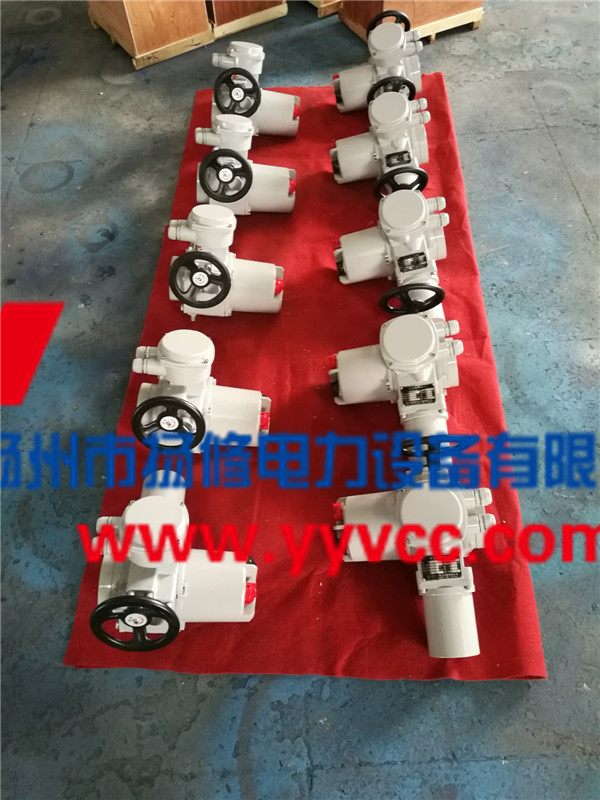

球阀用DQW10-WK部分回转电动执行器
3.工作环境和主要技术参数
电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型防爆等级： EXdIIBT4 适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。
防护等级：IP65（特殊订货IP67、IP68）
工作制式：调节型为S5，负载持续率为10%，最大工作次数为630c/h;
开关型为S2，10min.
开关型和调节型电气部分结构
1开关型：控制系统与电动装置集合于一体称为一体化开关型电动装置，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图4。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；
2调节型：在开关型基础上引入调节系统即形成调节型电动装置，其电气部分由调节模块、旋钮组件、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。
Q型一体式

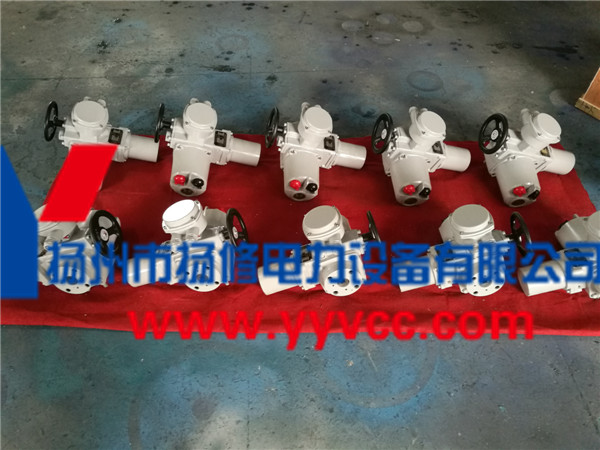

球阀用DQW10-WK部分回转电动执行器
基座号
型号
输出转矩（N·m）
最大阀杆直径（mm）
手动速比
输出转速（r/min）
0.5
1
1.5
2
3
4
电机功率（KW）
Q1
QBTZ10
100
22
88
0.03
0.06
0.09
0.09
0.18
0.18
QBTZ20
200
28
0.06
0.09
0.12
0.12
0.25
0.25
QBTZ30
300
0.06
0.12
0.18
0.18
0.37
0.37
QBTZ40
400
42
0.12
0.18
0.25
0.25
0.55
0.55
Q2
QBTZ60
600
74
0.18
0.18
0.25
0.25
0.55
0.55
QBTZ90
900
50
0.18
0.25
0.37
0.37
0.75
0.75
QBTZ120
1200
0.18
0.37
0.55
0.55
1.1
1.1
Q3
QBTZ200
2000
60
67
0.37
0.55
0.75
1.1
-
-
QBTZ250
2500
0.55
0.55
0.75
1.1
-
-
QBTZ300
3000
0.55
0.75
1.1
-
-
-
QBTZ400
4000
0.55
0.75
-
-
-
-
QBTZ500
5000
0.75
1.1
-
-
-
-
Q型一体式
DQ型叠加式
型号
输出转矩(N.m)
输出转速
(r/min)
最大阀杆直径(mm)
配用Z型电装型号
电机功率(KW)
额定电流(A)
手动速比
DQBTZ50
500
0.5
40
Z10-24
0.25
1.3
48
DQBTZ100
1000
0.5
40
Z10-24
0.25
1.3
48
DQBTZ200
2000
0.5
40
Z15-24
0.37
1.6
48
DQBTZ300
3000
0.5
50
Z20-24
0.55
2.4
48
DQBTZ400
4000
0.5
50
Z20-24
0.55
2.4
48
DQBTZ500
5000
0.5
50
Z30-24
0.75
3.0
48
DQBTZ600
6000
0.5
60
Z30-24
0.75
3.0
48
DQBTZ800
8000
0.44
70
Z45-24
1.1
3.4
54
DQBTZ1000
10000
0.44
70
Z45-24
1.1
3.4
54
DQBTZ1200
12000
0.44
70
Z60-24
1.5
6.5
54
DQBTZ1600
16000
0.4
80
Z90-24
2.2
7.2
60
DQBTZ2000
20000
0.4
80
Z120-24
3
9
60
DQBTZ3200
32000
0.2
100
Z180-18
4
11
1700
DQBTZ4000
40000
0.2
100
Z180-18
4
11
1700
DQBTZ6300
63000
0.2
120
Z250-18
5.5
14
1700
DQBTZ8000
80000
0.2
120
Z350-18
7.5
19
1700
注：粗线框内为常规供货
