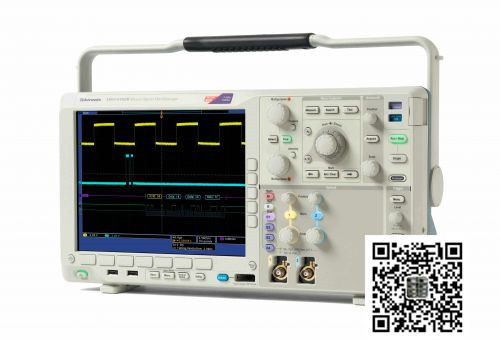

泰克/Tektronix MSO4102B混合信号示波器


产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO4102B

产品产地：美国

模拟带宽：1GHz

采样率：5GS/s

模拟通道: 2通道

数字通道：16通道


使用 MSO/DPO4000B 混合信号示波器系列，您可以用一台仪器来分析多达 20 个模拟和数字信号，快速查找和诊断复杂设计中的问题。所有通道带宽高达 1 GHz 以及 5X 过取样，确保您拥有查看快速变化信号细节的性能。为了捕获长窗口的信号活动又能保持精细的定时分辨率，MSO/DPO4000B 系列在所有通道上提供高达 20M 点的深度记录长度。而采用 Wave Inspector? 控件进行快速波形导航、自动串行和并行总线分析、极限和模板测试以及自动功率分析，您的 Tektronix 示波器提供功能丰富的工具让您简化和加快复杂的设计。

主要性能指标
1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
2 个和 4 个模拟通道型号
所有通道上高达 5 GS/s 的采样率
所有通道均实现高达 20M 的记录长度
最大波形捕获速率 >340,000 wfm/s
标配无源电压探头，3.9 pF 电容性负载，500 MHz 或 1 GHz 模拟带宽
高级触发套件

主要特点
Wave Inspector? 控件为波形数据提供方便导航和自动化搜索
42 个自动测量和 FFT 分析可简化波形分析
16 个数字通道（MSO 系列）
混合信号设计和分析（MSO 系列）
自动触发、解码和搜索并行总线
每条通道单独设置门限
多通道建立时间和保持时间触发
MagniVu? 高速采集，在数字通道上提供 60.6 ps 的精细定时分辨率
选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
TekVPI? 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
体型小，重量轻 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）

连接能力
前面板和后面板各有两个 USB 2.0 主控端口，可以快速方便实现数据存储及连接 USB 键盘
后面板上有一个 USB 2.0 设备端口，可用于轻松连接 PC 或直接打印到 PictBridge? 兼容打印机
集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪

选配应用程序支持
功率分析
极限和模板测试
HDTV 和定制视频分析
