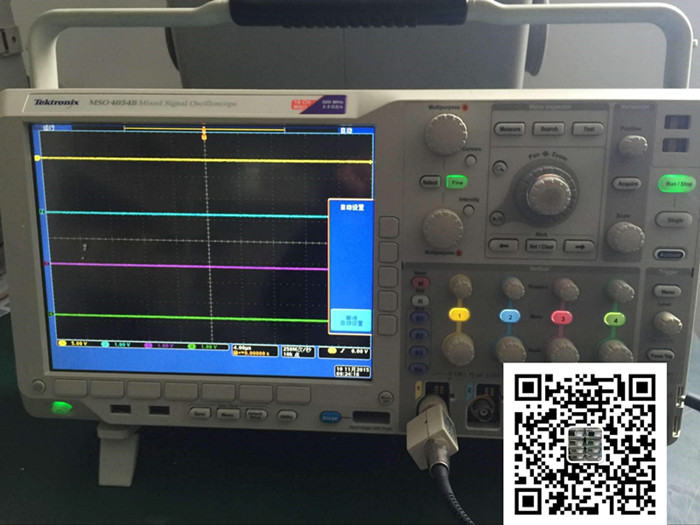

泰克/Tektronix MSO4054B混合信号示波器


产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO4054B

产品产地：美国

模拟带宽：500MHz

采样率：2.5GS/s

模拟通道：4通道

数字通道：16通道


MSO4054B简单介绍：

500MHZ带宽，通道：4个通道+16个逻辑通道，采样：5GS/s 所有通道上20M点的记录长度。


泰克DPO4054B数字荧光示波器

主要特点和优点
1GHz,500MHz,350MHz带宽型号
4通道型号
16条数字通道(MSO系列)
最高达5GS/s的采样率
所有通道上20M点的记录长度
>50,000wfm/s的最大波形捕获速率
标配无源电压探头，<4pF电容负荷及500MHz或1GHz模拟带宽
众多集成的高级触发功能

简便易用功能
Wave Inspector? 控制功能，轻松导航和自动搜索波形数据
41 种自动测量、波形直方图和FFT 分析，简化波形分析
TekVPI? 探头接口支持有源探头、差分探头和电流探头，自动设定量程和显示单位
10.4 英寸(264mm)明亮的LED背光XGA 彩色显示器
体积小，重量轻- 仅厚5.8英寸(147mm)，仅重11磅(5公斤)

连接能力
USB2.0主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接连接兼容PictBridge? 的打印机
集成10/100/1000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口

混合信号设计和分析(MSO系列)
并行总线自动触发、解码和搜索功能
每条数字通道独立设置门限
多通道建立时间和保持时间触发
MagniVuTM高速采集技术，在数字通道上提供了60.6ps的精细定时分辨率

垂直系统，模拟通道

硬件带宽限制 -

≥350 MHz 型号：20 MHz 或 250 MHz

100 MHz 型号：20 MHz



输入耦合 - 交流、直流

输入阻抗 - 1 MΩ ±1%，50 Ω ±1%

输入灵敏度范围 -

1 MΩ：1 mV/格至 10 V/格

50 Ω：1 mV/格到 1 V/格



垂直分辨率 - 8 位（高分辨率时为 11 位）

最大输入电压 -

1 MΩ：300 VRMS CAT II，峰值 ≤ ±425 V

50 Ω：5 VRMS，峰值 ≤ ±20 V
