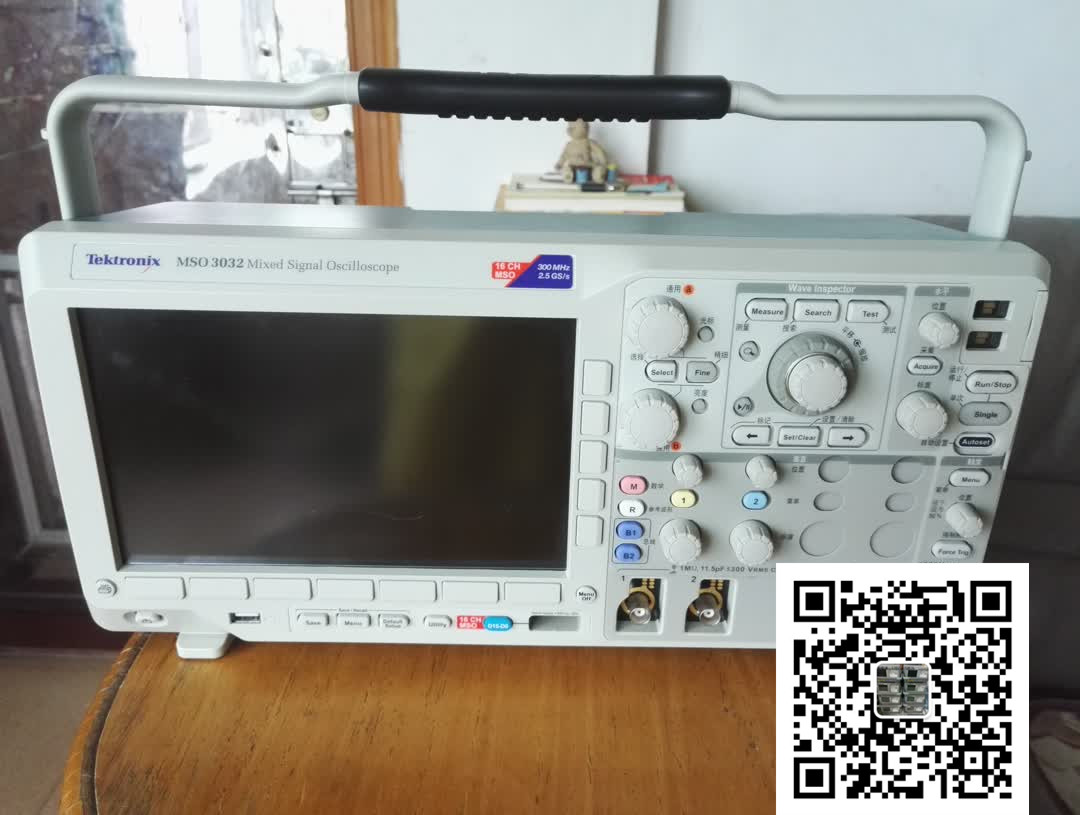

泰克/Tektronix MSO3032混合信号示波器


产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：MSO3032

产品产地：美国

模拟带宽：300MHz

采样率：2.5GS/s

模拟通道：2通道

数字通道：16通道


多功能混合信号设计调试工具

MSO/DPO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector控制功能和自动电源测量功能，MSO/DPO3000系列为您提供了所需的多功能工具，可以简化加快复杂设计的调试工作。

主要性能指标
500, 300, 100 MHz 带宽型号
2 通道和4 通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的最大波形捕获速率
成套高级触发
简便易用功能
Wave Inspector 控制功能，轻松导航和自动搜索波形数据
29 种自动测量FFT 分析，简化波形分析
TekVPI 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4 公斤)
连接能力
前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge 的打印机
集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
并行自动触发、解码和搜索功能
多通道建立时间和保持时间触发
MagniVuTM高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率
选配应用支持
电源分析
HDTV 和自定义视频分析
