一、工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
二、特点
·完整的变送器系列
·测量范围：0-0.5inH2O至6000psig
·结构小巧、坚固、抗震
·模块化结构
·阻尼可调
·多种选项，令应用灵活
·智能，模拟或低功耗电路
·电气连接及安装：配有多种过程连接器和安装法兰。

三、选型表

型号	变送器类型（选一个）

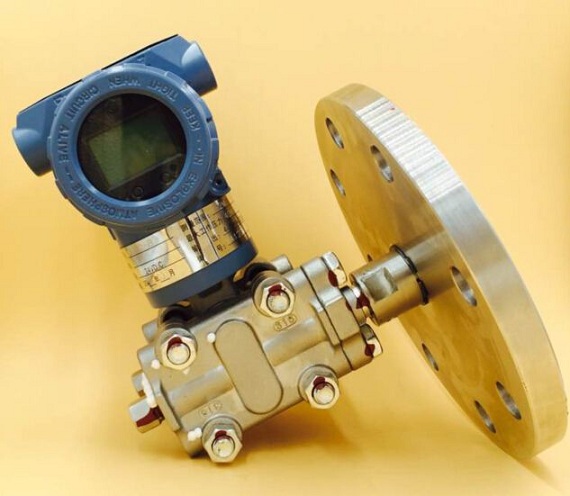

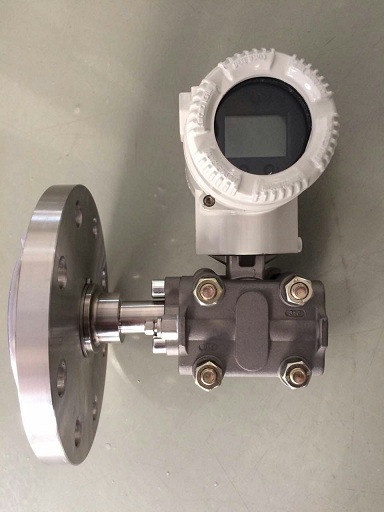

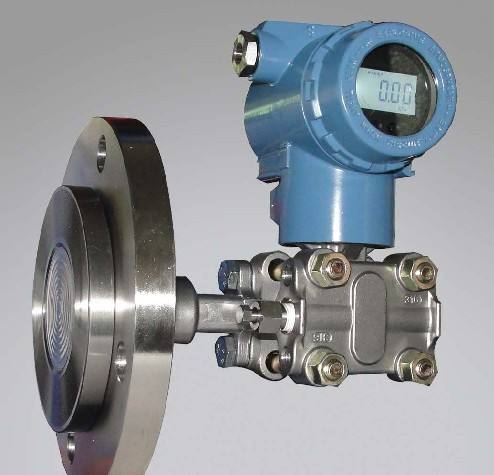

3051L	法兰安装液位变送器
代码	压力范围（URL）（选一个）
2 3 4	0-2.5至0-250inH2O（0-0.62至0-62.2kPa） 0-10至0-1,000inH2O（0-2.48至0-248kPa） 0-83.1至0-8,310inH2O（0-20.07至0-2070kPa）
代码	输出
A M（1）	4-20mA，带有基于HART协议的数字信号 低功耗，1-5Vdc，带有基于HART协议的数字信号（0.8-3.2Vdc输出，用选项代码C2）
代码	高压侧 隔离膜片尺寸 材料 伸出长度
G0 H0 J0 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 D0 D2 D4 D6 E0 F0	2in./DN 50 2in./DN 50 2in./DN 50 3in./DN 80 3in./DN 80 3in./DN 80 3in./DN 80 4in./DN 100 4in./DN 100 4in./DN 100 4in./DN 100 3in./DN 80 3in./DN 80 3in./DN 80 3in./DN 80 4in./DN 100 4in./DN 100 4in./DN 100 4in./DN 100 3in./DN 80 4in./DN 100 316L SST 哈氏合金 钽 316L SST 316L SST 316L SST 316L SST 316L SST 316L SST 316L SST 316L SST 哈氏合金 哈氏合金 哈氏合金 哈氏合金 哈氏合金 哈氏合金 哈氏合金 哈氏合金 钽 钽 仅用于平面安装 仅用于平面安装 仅用于平面安装 平面安装 2in./50mm 4in./100mm 6in./150mm 平面安装 2in./50mm 4in./100mm 6in./150mm 平面安装 2in./50mm 4in./100mm 6in./150mm 平面安装 2in./50mm 4in./100mm 6in./150mm 仅用于平面安装 仅用于平面安装 注意 伸出直径符合 Schedule 80管 请向工厂咨询 Schedule 40管。

代码

安装法兰 尺寸 等级 材料 适用于高压 侧膜片尺寸

M A B N C D P E X F G Y H J Z L Q R S V K T U W

2in. 3in. 4in. 2in. 3in. 4in. 2in 3in. 2in. 3in. 4in. 2in. 3in. 4in. 2in. 3in. DN 50 DN 80 DN 100 DN 100 DN 50 DN 80 DN 100 DN 50 150级 150级 150级 300级 300级 300级 600级 600级 150级 150级 150级 300级 300级 300级 600级 600级 PN 10-40 PN 40 PN 40 PN 10/16 PN 10-40 PN 40 PN 40 PN 10/16 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢 SST SST SST SST SST SST SST SST 碳钢 碳钢 碳钢 碳钢 SST SST SST SST 2 in./DN50 3 in./DN80 4 in./DN100 2 in./DN50 3 in./DN80 4 in./DN100 2 in./DN50 3 in./DN80 2 in./DN50 3 in./DN80 4 in./DN100 2 in./DN50 3 in./DN80 4 in./DN100 2 in./DN50 3 in./DN80 2 in./DN50 3 in./DN8 电话咨询获取底价 首页 商国互联
