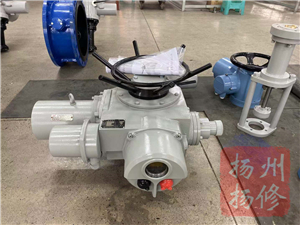

DZZ45-18W机电一体化开关型电动头DZW45-WK
本系列电动执行机构具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
型号主要有：
DZW10-WK,DZW20-WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180-WK,DZW250-WK,DZW350-WK,DZW500-WK,
DZZ10-18W,DZZ20-18W,DZZ30-18W,DZZ45-18W,DZZ60-18W,DZZ90-18W,DZZ120-18W,DZZ180-18W,DZZ250-18,DZZ350-18W,DZZ500-18W,
DZZ45-18W机电一体化开关型电动头DZW45-WK
7.4开关型和调节型电动装置的调整
7.4.1 力矩控制机构、行程控制机构、开度指示机构的调整
打开电气箱盖，松开电器安装板上的固定螺钉（见图10），把电器安装板翻转90°，即可对力矩控制机构，行程控制机构，开度指示机构进行调整。调整方法见7.1、7.2、7.3。
7.4.2 现场/远控操作
开关型和调节型电动执行机构设有状态选择旋钮，为用户提供现场控制和远程控制两种方式。
现场控制：将状态旋钮拨到现场位置，显示面板上现场标志点亮。此时可通过面板打开、关闭操作旋钮控制执行机构动作；
远程控制：将状态旋钮拨到远程位置，显示面板上远程标志点亮。此时由远程开关或模拟信号控制执行机构动作；
7.4.3 参数设定
1、旋钮操作说明
红色旋钮为方式钮，可在现场/停止/远方之间切换。黑色旋钮为操作钮，可在现场模式进行打开或关闭操作。现场旋钮操作时，短时间作用为点动模式，当操作钮有效作用时间超过3秒钟，显示屏右下角显示bc为自动进入现场保持模式，反向旋操作钮或将方式钮旋到停止即停止动作。
2、遥控器操作说明（遥控器为选配件，需要时请在订货时特殊说明）
Open --现场打开键
Close --现场关闭键
Stop --现场停止键
现场方式下，按“Open”键执行保持方式开阀，按“Close”键执行保持方式关阀，按“Stop”键停动。
3.阀位一键标定条件
1.确保电动执行器关闭方向为顺时针。
2.调整好限位开关和力矩开关的碰开位置。
3.调整好电位器或绝对值编码器的旋转区间。
4.阀位一键标定
现场位置，按住开位键或关位键约3秒钟对应灯点亮，此时释放按键进入一键标定状态。
执行器向关方向动作碰开限位开关，红灯和字母L闪两下输出反馈低端,然后执行器自动向开方向动作碰开限位开关，绿灯和字母H闪两下输出反馈高端,显示100%,标定完成自动退出。
注1：对应灯点亮时不释放按键则无法进入一键标定状态。
注2：LCD液晶上两个指示灯和按键对应的指示灯亮灭的状态相同。
5.死区设置（此功能只适用于调节型）
死区为自调整，无需设置，且精度更高无振荡。
DZZ45-18W机电一体化开关型电动头DZW45-WK
开关型：控制系统与电动执行机构集合于一体称为开关型电动执行机构，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图10。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；
型号
转矩型JB2920
法兰号
D
D1
D2
(H9)
h1
f
h
d1
d2
d
n
α
Z5/Z10/Z15
2
145
120
90
2
4
8
30
45
M10
4
45°
2I
115
95
75
6
26
39
M8
Z20/Z30
3
185
160
125
10
42
58
M12
3I
145
120
90
8
30
45
M10
Z45/Z60
4
225
195
150
5
12
50
72
φ18
Z90/Z120
5
275
235
180
14
62
82
φ22
5I
230
195
150
12
50
72
φ18
Z180/Z250
7
330
285
220
3
6
16
72
98
φ26
Z350/Z500
8
380
340
280
20
83
118
φ22
8
22.5°
Z800
9
430
380
300
8
25
85
128
φ26
Z1000
10
510
450
360
30
105
158
φ33
DZZ45-18W机电一体化开关型电动头DZW45-WK
DZW(B)系列整体型电动执行机构，是阀门实现开启、关闭或调节控制的驱动设备。适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
01
22
2021
扬修EPEFDZZ45-18W机电一体化开关型电动头 整体型电装 机电一体化执行器
来源:[扬州市扬修电力设备有限公司业务部]
联系人：柏先生
手机：13665249369
电话：0514-80821558
传真：0514-80827198
QQ：2881361538
Email：2881361538@qq.com
地址：江苏省扬州市扬州市朱塘路110号
品牌：电修
价格：5000.00
元/台
供应地：江苏省扬州市
产品型号：DZW45-WK,DZZ45-18W
