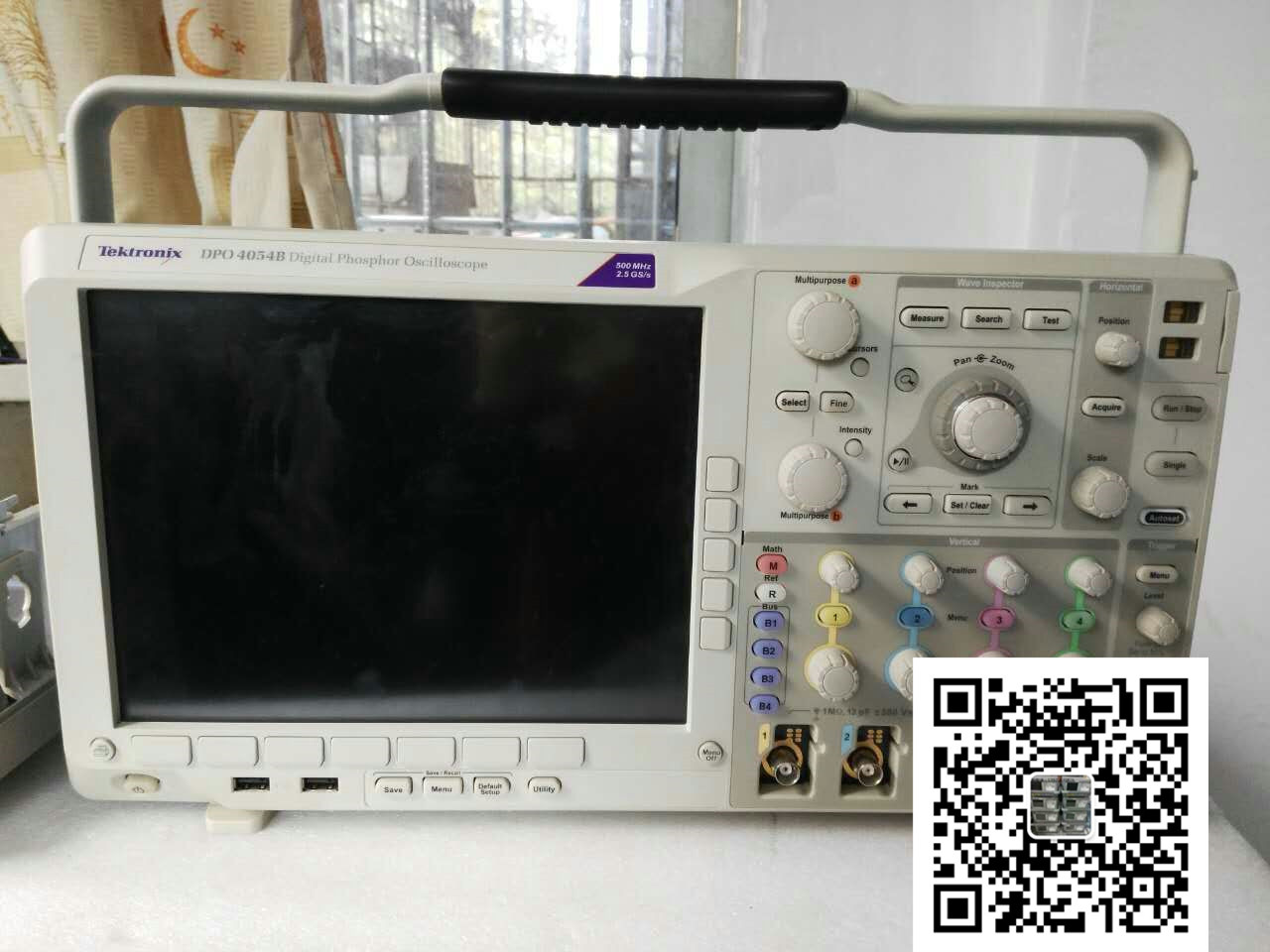

克/Tektronix DPO4054B混合信号示波器


DPO4054B混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为查看快速变化的信号细节提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和并行总线分析、创新的Wave Inspector?控制功能和自动电源测量功能，DPO4054B列为您提供了所需的多功能工具，加快了复杂设计的调试工作。

产品名称：混合信号示波器

产品品牌：泰克/Tektronix

产品型号：DPO4054B

产品产地：美国

模拟带宽：500MHz

采样率：2.5GS/s

记录长度：20M点

模拟通道：4通道


关键性能指标PREFIX = O NS = "URN:SCHEMAS-MICROSOFT-COM:OFFICE:OFFICE"
· 1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
· 2 个和 4 个模拟通道型号
· 16 个数字通道（MSO 系列）
· 所有通道上高达 5 GS/s 的取样速率
· 所有通道上高达 20M 点的记录长度
· 最大波形捕获速率 >50000 wfm/s
· 标准无源电压探头，容性负载低于 4 pF，500 MHz 或 1 GHz 模拟带宽
· 高级触发套件

连接
· 前面板和后面板各有两个 USB 2.0 主机端口，可快速方便实现数据存储、打印及连接 USB 键盘
· 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge 兼容打印机
· 集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪

可选应用程序支持
· 功率分析
· 极限和模板测试
HDTV 和定制视频分析


加快调试的每一个阶段！完善的调试平台，从探测开始

MSO/DPO4000B系列混合信号示波器拥有高达1 GHz的带宽和5 GS/s的采样率，为查看快速变化的信号细节提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和并行总线分析、创新的Wave Inspector控制功能和自动电源测量功能，MSO/DPO4000B系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。
