技术参数

测量行程：400mm×300mm(X×Y)

工件限高：250mm(Z)

玻璃台尺寸：440 mm×340 mm

示值系统：怡信Easson自产0.01um绝对光栅尺

分辨率：0.01μm

示值精度：E = （2.5±L/200） μm    (L单位:mm)

重复精度：0.002 mm

载物台尺寸：500 mm×400 mm

驱动系统：伺服马达

控制系统：网络接口主板及伺服电机以及驱动做了全方面升级，Z轴带刹车系统，保证机器的平稳安全，定位更准

传动方式：三个轴采用PMI台湾精密级滚珠丝杆，速度有大提升，而且运作平稳。

操作方式：摇控手柄、鼠标拖运、程序检测

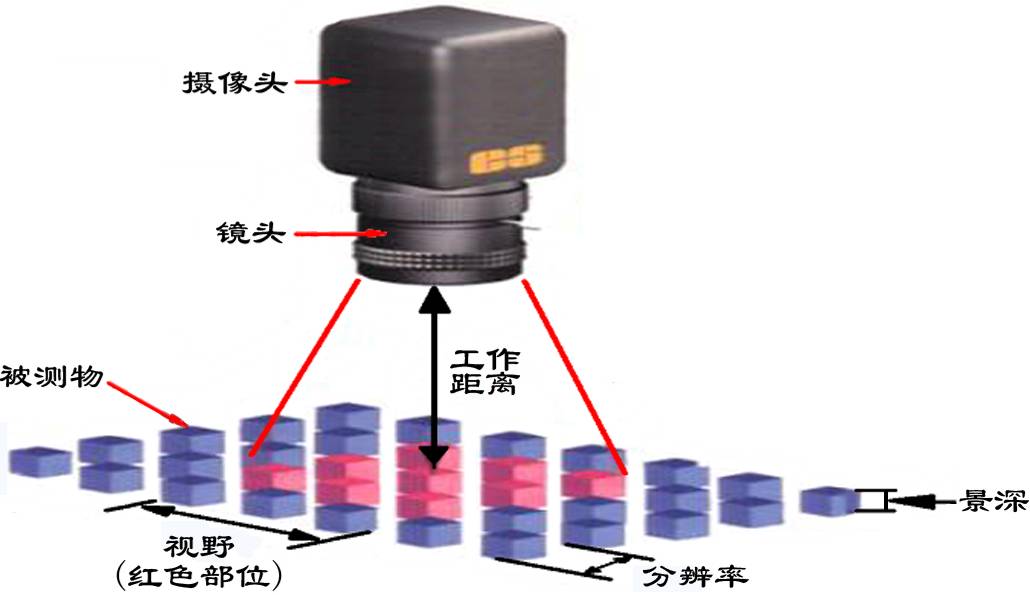

影像系统：日本SONY芯片高解析彩色摄影机

影像撷取卡：怡信Easson自主设计影像测量仪专用卡

物镜：怡信Easson自主设计TC精密多段定倍自动变倍远心镜头

光学放大倍率：0.7×-4.5×.

实际倍率：35-145×（配附加镜片可达到20X-250X）

照明系统： USB控制48路上光源，直轴可调下光源

量测软件：怡信Easson自主开发Easson 2D自动版光学视觉量测软件

工作机台：高精度花岗岩平台

机台承重：30kg

整机重量：410 kg

整机尺寸：1600 mm×950 mm×1900 mm

电源：AC 220±5V、50Hz

使用环境：温度 20±3 ℃、湿度35%-65%

软件特点

基本功能：

●笛卡尔坐标/极坐标转换     ●绝对/相对/工作坐标转换

●公/英制转换               ●度/度分秒转换

●点/点群                  ●两点/多点求线

●三点/多点求圆及弧　●Bspline线

●两点间的距离      ●两线间的平均距离

●点线间的距离      ●两圆心距离

●圆线距离          ●两线间的夹角及交点

 特殊功能

1. 全电脑程式控制光源。上光源为四相灯，下光源为直光源，增加机器适应性能；并具有光度指示功能，指导用户，减少人为带来的不确定因素。

2.量测工件无需调节摆正，软件提供座标平移、旋转、摆正。

3.标注功能可让用户直接在影像及几何区标注/移动尺寸。

4.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。

5.可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

6.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

7. 量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

8. 测量数据化输出，转成WORD (.doc) 、EXCEL (.xls)。

9.操作方便的自学习教导式编程软件，程序可重复执行

10.SPC功能，直接输出管制图、制程能力指数，转成WORD、EXCEL

11.机械图形直接输出.dxf格式，与AutoCAD、Pro/e等其它软件无缝联接。

12.程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

13.提供平面内直线度、圆度、角度分析，进行有效之品质检验

14.机台精度补偿，提高量测精度。

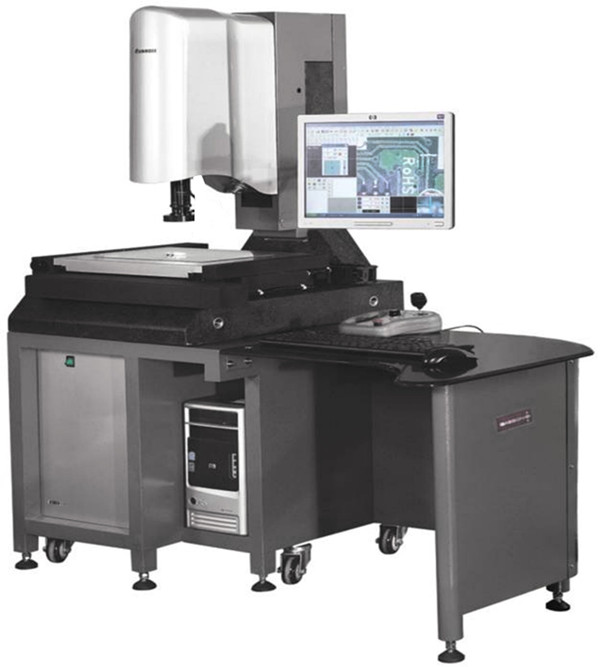

15. SP3-4030A型全自动影像测量仪的软件具学习功能，用户只须以手动方式将工件测量一次，整个测量过程便会记录下来，作为以后重复自动测量之用。用户不需编写任何程式，操作过程绝对简单容易.

16.重新测量功能：该功能可对已测量过的元素，重新改变测量方法,灯光,倍率等，然后会刷新测量数据，并且与其相关的元素数据也会刷新(如：两线构造距离，如果其中一条线重新测量了，那么距离元素数据也会重新刷新)。

17.修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.
