技术参数
2.1测量行程：300mm×200mm(X×Y)
2.2工件限高：200mm(Z)
2.3玻璃台尺寸：340 mm×240
mm
2.4示值系统：采用怡信Easson 1um光栅尺
2.5分辨率：0.1μm
2.6示值精度：E≤（2.5+L/200）um (L单位:mm)（量标准依据ISO1036-1）
2.7载物台尺寸：460 mm×360
mm
2.8控制系统：UWC4000I控制系统
2.9导轨丝杆：丝杆采用台湾研磨级丝杆，速度快运作平稳，线轨为怡信Easson精密线轨
2.10操作方式：多功能控制手柄、软件编程、自动检测
2.11影像系统：日本SONY芯片 CCD高解析彩色摄影机
2.12影像撷取卡：怡信Easson自主设计影像测量仪专用卡
2.13物镜：精密多段定倍PMS/普密斯镜头
2.14光学放大倍率：0.7×-4.5×。实际倍率：25-145×（配附加镜片可达到10X-250X）
2.15照明系统：软件内控，采用五十二路光源多达40个方向角照射，增强影像界限，减少杂光影响，降低人为和产品带来的不确定性。
2.16量测软件： 美国Rational Vue高精度影像测量软件
2.17工作机台：高精度花岗岩平台
2.18机台承重：30kg
2.19整机重量：290 kg
2.20整机尺寸：1350 mm×800 mm×1700 mm
2.21电源：AC 220±5V、50Hz
2.22使用环境：温度 20±3 ℃、湿度35%-65%
探针测量：
1.测针工作原理：
测针是测量系统的组成部分，当测针的测针头与被测工件接触时，测针头变化带动测头机构产生信号，在经过处理得出测量结果，达到检测目的。
2.测针测量误差来源
环境温湿度，测针组成材料的刚度，测针头的精度，测针头与测针柄部螺纹同轴度，测针柄螺纹的精度，测针头与被测工件接触位置。
建议在精密测量时，应对测针进行标定，否则将降低测量精度。
3.测针选择原则
1.测球直径尽量大，已减少被测工件表面粗糙度对检测结果的影响。
2.测针尽量短，测针超短其弯曲或变形量越少，精度越高。
3.接头尽量减少，每增加一个连接点，便增加了一个潜在的弯曲和变形点。

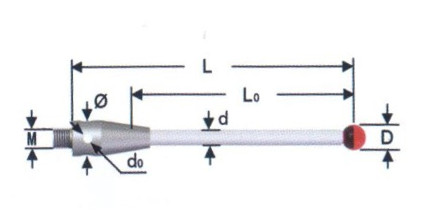

4.测针连接形式
螺纹或直柄连接
测针头、测针杆、测针柄、加长杆、防撞保护座等。
探针测量包含 2 个菜单，分别为 “探针测量” 和
“三维辅助测量”。
“探针测量” 菜单主要用于进行物体的单一测量，包含以下命令：
探针设置：进行探针的一些常规设置，包括探针的校正等。
水平圆测量：用于测量与水平面平行的圆。
空间点测量：用于测量空间上任意一点，此命令须设置基准平面。
空间线测量：用于测量空间上任意直线，此命令须设置基准平面。
空间圆测量：用于测量空间上任意圆，此命令须设置基准平面。
解法设定：用于设定空间点、线、圆的补偿方式，如是否投影到基准面等等。
高度测量：用于测量物体在 Z 方向上的距离。
平面测量：用探针取至少 3 点用于拟合一个平面，以求得此
平面的平面度等参数。
球测量：用探针取至少 4 点用于拟合一个圆球，以求得球的直径等参数。
圆筒测量：用探针取 6 点用于拟合一个圆筒，此命令须设置基准平面。
圆锥测量：用探针取 6 点用于拟合一个圆锥，此命令须设置基准平面。
曲线测量：此命令用于测量空间任意一个平面上的曲线。
行为公差测量：平面度、平行度、垂直度、倾斜度、跳动。
软件特点
RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。
一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价， 美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 强大功能的实现
