技术参数

2.1测量行程：300mm×200mm(X×Y)

2.2工件限高：200mm(Z)

2.3玻璃台尺寸：340 mm×240 mm

2.4示值系统：采用怡信Easson 1um光栅尺

2.5分辨率： 0.1μm

2.6示值精度：E≤（2.5+L/200）um  (L单位:mm)（量标准依据ISO1036-1）

2.7载物台尺寸：460 mm×360 mm

2.8控制系统：UWC4000I控制系统

2.9导轨丝杆：丝杆采用台湾研磨级丝杆，速度快运作平稳，线轨为怡信Easson精密线轨

2.10操作方式：多功能控制手柄、软件编程、自动检测

2.11影像系统：日本SONY芯片 CCD高解析彩色摄影机

2.12影像撷取卡：怡信Easson自主设计影像测量仪专用卡

2.13物镜：精密多段定倍PMS/普密斯镜头

2.14光学放大倍率：0.7×-4.5×；实际倍率：25-125×。

2.15照明系统：软件内控，采用五十二路光源多达40个方向角照射，增强影像界限，减少杂光影响，降低人为和产品带来的不确定性。

2.16量测软件： 美国Rational Vue高精度影像测量软件

2.17工作机台：高精度花岗岩平台

2.18机台承重：30kg

2.19整机重量：290 kg

2.20整机尺寸：1350 mm×800 mm×1700 mm

2.21电源：AC 220±5V、50Hz

2.22使用环境：温度 20±3 ℃、湿度35%-65%

软件特点

RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。

一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价， 美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 强大功能的实现

和同行比较突出功能：

1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。

2．大半径小圆弧的精准测量

3．快速精准的影像对焦功能

4．自动巡边测量功能

5．批量设置元素的公差带及名义值

6．可建立多重工件座标系。并可以建立多重Z轴座标系。

7．修改编辑及查看寻边状况

8．可以修改元素名称及尺寸名称，以与客户图纸一致。

9．功能强大的自定义报表功能

10．符合国家标准的形位公差计算能力

11．基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。

12．最完整的几何测量功能

13．工件拼图&导航功能

14．特殊边缘测量功能

15．毛刺过滤功能

16．强边缘功能功能

17．对焦测量高度、平面度功能

18．强大的弱边测量&曲线轮廓扫描功能

19．美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。

20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。

21．完整的图形构造功能

22．SPC统计功能

23．逆向工程功能

24．特殊边缘处理颜色过滤、灰度过滤功能

25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.

机器特点

机身主体采用00级高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力，保证测量的稳定性及长期使用的精度。

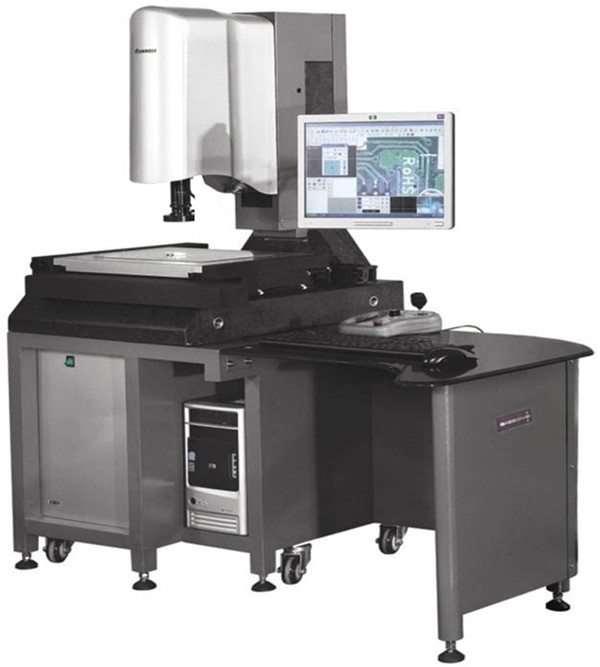

SPIII-3020V型高精密计量级影像测量仪采用PMS 自动变倍镜头，高性能，超低畸变，保证测量的精确度；精密多段定倍变焦，可先期储存入各段倍率的放大系数，使用时随时调出，不需再次校正。具高速、高效能、操作简易、功能强大的特点，特别适合要求高效率、快速精确的大批量检测。
