从细节看品质

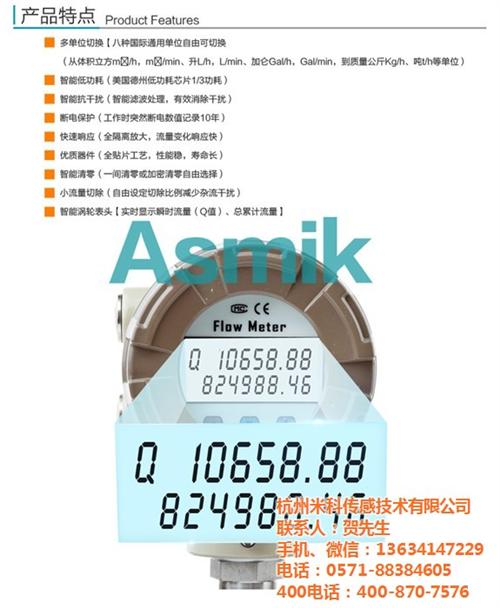

一、显示部分：

1、液晶背光显示

2、瞬时流量、累计流量计、流量棒图、流量百分比3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值4、多单位可切换（L、m?、Kg、t/s、min、h）5、485通讯远传读取数据.

二、打标方面：

激光雕刻型防护后盖，告别说明书，直接对照端子配线接线三、传感器（本体）方面：

1、升级款加厚型高强度法兰（防脱落衬里、防翻边、防漏水）2、选用优质电极，标准3电极，优于市面常规两电极，测量更准确3、接地环直接与本体对接，有效解决电干扰、良好接地，保障人身安全

二、工作原理与结构：

  流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

  流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。

图1  椭圆齿轮运转原理图

（图2）  椭圆齿轮流量计结构图

1、计数器        2发信器      3、精度调节器（DN50以上使用）4、密封联轴器      5、前盖        6、盖板        7、椭圆齿轮 8、壳体     9、后盖三、 技术数据：

五、QF发信器

  在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

  QF发信器是由高频振荡器、检测器、检波、电路组成，当开槽金属片回转于振荡回路与检测器的耦合线圈，即干扰磁力线，使之获得一串调幅信号，经检波后送入电路为方波，由于负载电阻上压降变化，电流也相应变化，同时发信器二端子有高低电平反转。

  （一）结构

（二）技术参数

1、工作电压：12VDC         2工作电压范围：11～15VDC3、输出信号：V＝4V（方波）低电平＜4.5V，高电平＞8.5V4、远传距离：1Km（金属屏蔽线导线电阻≤39Ω）5、环境温度：-10～+65℃     6、防爆等级：a：iaⅡCT5 b:dⅡBT4(三)QF发信器输出线连接1、QF-Ⅰ发信器输出线连接        2、QF-Ⅱ发信器输出线连接（四）安全栅外形及安装尺寸（JF型）注：本厂可配JF型安全栅，用户在订货时必须加以说明（五）防爆性能 IQF防爆发信器是与椭圆齿轮流量计配套使用在iaⅡCT5 和dⅡBT4级场所的脉冲发信器装置，防爆形式分别为本质安全型和隔爆型，在外壳上有明显的防爆标志，IQF发信器与安全栅相连接后与显示仪表配套使用。
