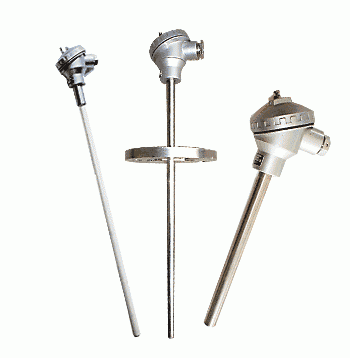

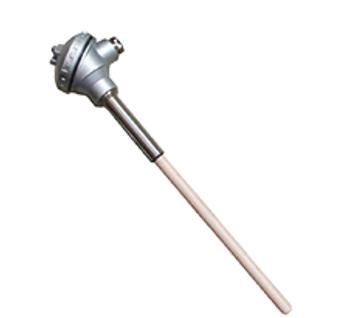

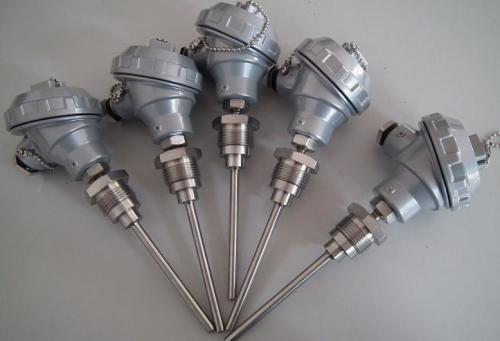

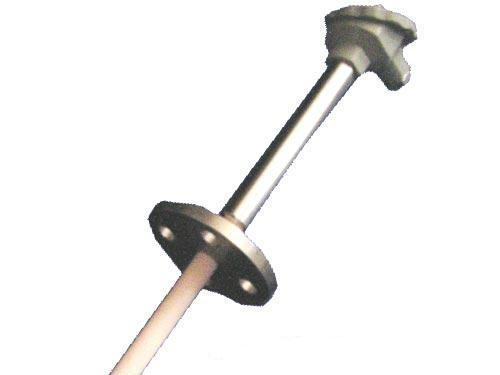

1、产品介绍

B型热电偶为贵金属热电偶，铂铑30-铂铑6（B型）热电偶 ，正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%。

2、优点及缺点

B型热电偶在热电偶系列中具有准确度高，稳定性好，测温温区宽，使用寿命长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。不足之处是热电势，热电势率较小，灵敏度低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

3、B型热电偶型号及规格

4、允差

5、工作特征

A、热电偶与温变器间接线选用普通铜质导线，不需补偿；

B、当周围空气温度为15-35℃，相对湿度不大于80%时，补偿导线的线芯间和线芯与屏蔽层之间的绝缘电阻每10米不小于5MΩ；

C、信号电缆应有良好接地，接地电阻应小于4Ω；

D、温变器的设置应满足如下要求：

(1)、温变器或热电偶模块设置时分度选项应与所用热电偶分度相一致，这里选择B分度；

   (2)、温变器根据实际需要可以选择设定断路，短路输出方式；

   (3)、输出信号类型（4-20mA或1-5V等）应与对应的模拟量输入模块接收的信号一致；

   (4)、量程应与模拟量模块设置应一致。
