绝缘油体积电阻率测定仪电阻率的测定

1、将测试头插入被测电极中；

2、测量过程中的量程倍率一般选择1012Ω?cm，但不益出为准将功能开关按下至“测试”。观察测试屏，如果屏幕上显示“1”，表示欠量程（溢出），应将量程开关顺时针旋转，增加倍率 。如果屏幕上显示“0.10”，表示过程量程，应将量程开关逆时针旋转，降低倍率。量程的选择应以倍率低，但不溢出为准.

3、当量程倍率选择1014Ω?cm，以上量程时，应将加热开关按下，否则恢复原位。

4、当60秒钟计时到发出“嘟…… ”长信号声，表示测试结束，读数自动锁定,记录绝缘油体电阻率Ρ测试值。立即将功能开关恢复到“放电”档。

5、放5分钟后，再将测量头拨出重新插入另一只油杯内电极，进行下个油样的测试。切记在测量过程中不可将测量头拨出。

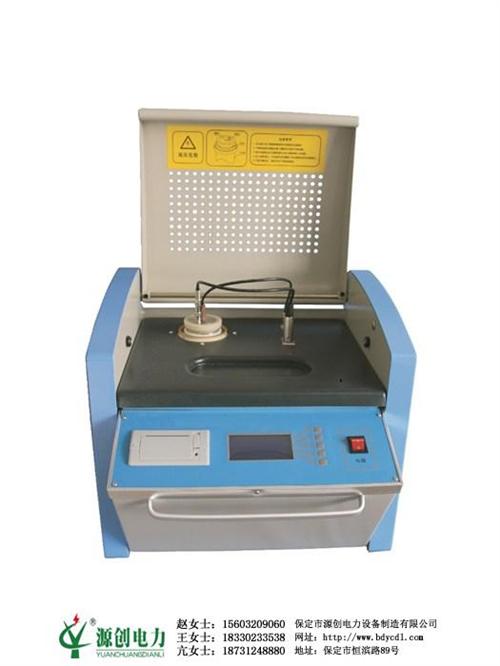

                                                   YCYJS绝缘油介损及电阻率测试仪

       介质损耗是指绝缘材料在交变电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。介电常数是表示绝缘能力特性的一个系数。体积电阻率是指绝缘材料内的直流电场强度与稳态电流密度之比，以看成是一个单位体积里的体积电阻。介质损耗值、介电常数和体积电阻率是绝缘材料的三个重要指标。

油介质损耗测试仪是依据国家标准GB/T 5654-85而设计的新型一体化、全自动测量仪器，主要用于电力设备中的绝缘液体的介质损耗值、介电常数和体积电阻率的测量。该仪器采用数字信号处理技术,全自动完成升温、控温、数据采样、运算、显示、打印及存储等过程。

主要技术指标

电 源 电 压： AC 220V±10%

电 源 频 率： 50Hz/60Hz ±1%

测 量 范 围： 电容量    5pF～200pF

                    相对电容率   1.000～30.000

                    介质损耗因数 0.00001～100

直流电阻率：  2.5 MΩm～20 TΩm

测 量 精 度： 电容量  ±(1%读数+0.5pF)

                   相对电容率   ±1%读数

                   介质损耗因数 ±(1%读数+0.0001)

                   直流电阻率   ±10%读数

分  辨   率： 电容量       0.01pF

            相对电容率   0.001

            介质损耗因数 0.00001

测  温 范 围： 0～125℃

温度测量误差： ±0.5℃

交流试验电压： 500～2200V    连续可调，频率50Hz

直流试验电压： 0～500V    连续可调

功    　  耗： 100W

外  型 尺 寸：  500×360×420

总   重   量：   22Kg

使用条件

环境温度：  0℃～40℃

相对湿度：  <75%
