石英管液位计

概述

      HS-UNS（UGS）系列彩色石英管液位计是采用国内外新高科技研制而成，它是普通玻璃板液位计更新换代产品。

     它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的页面测量。彩色液体计安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，气相显示现呈红色，面测量呈分面。液、气显示反差很大，在远距离观察、夜间巡视鲜明明清晰。它成功地克服了普通板式液位计笨重，密封面积大，易渗漏，显示不清晰在很近距离易判断的缺点。

      涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

　　液体涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。液体涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。

　　涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。今天我们就关于如何计算涡轮流量计的流量进行介绍。希望对于在这方面有所需要的有所帮助。

　　江苏红昇仪表告诉你，涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。

      实用流量方程：qv=f/K公式1;qm=qvρ式中qv,qm分别为体积流量，m3/s，质量流量，kg/s;f为流量计输出信号的频率，Hz;K为流量计的仪表系数P/m3。

　　涡轮流量计的系数可分为二段，即线性段和非线性段。

      线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的TUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

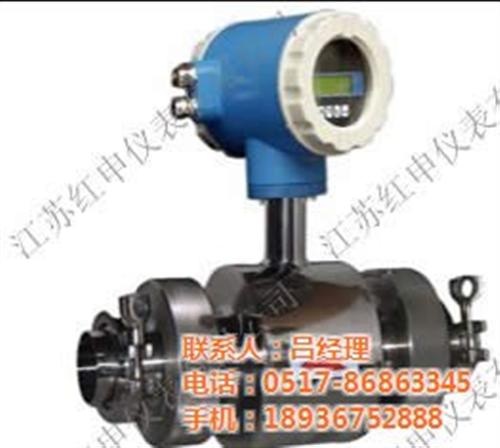

     红昇仪表小课堂又来了！今天我们讲的是电磁流量计衬里和电极选型！

     衬里：

     电磁流量计价格的衬里和电极是直接与被测介质接触的，应该根据被测介质的腐蚀性和磨蚀性以及介质使用温度来选择衬里和电极材料。

      氯丁橡胶的特点是耐弱腐蚀性，价格低廉； F-4衬里的特点是耐腐蚀性能很好，但耐磨性能欠佳，粘接性能差，不能用于负压； F40和F46氟塑料的特点是耐腐蚀性能较好，粘接性能较好，能用于负压。

     聚氨酯橡胶的特点是有极好的耐磨性能，但耐腐蚀性能较差； 陶瓷材料的特点是耐磨和耐腐蚀性能都很好，但陶瓷性脆，易碎，使用时还要特别注意防止温度的剧变。

     有些特殊介质的腐蚀性： F-4的耐腐蚀性能很好，但不能用于三氟化氯 高温下的三氟化氯液氧、臭氧等；F40和F46除不能用于上述介质外，还不能用于发烟硝【专业名词】酸丁基锂等介质； 电极：电磁流量计电极的耐腐蚀性要求很高，通常不允许腐蚀或只允许有很低的腐蚀速率。

     否则破坏电极与衬里间密封垫圈的密封性，使介质泄漏破坏电极与测量管之间的绝缘而使仪表无法正常工作。

     耐酸钢和含钼耐酸钢的特点是耐弱腐蚀性，价格低廉； 哈氏合金B的特点是用于非氧化性酸和盐液的测量； 哈氏合金C的特点是用于氧化性酸和盐液的测量； 铂铱合金和钽的特点是有很好的耐腐蚀性能，但价格昂贵。也有一些不耐腐蚀的化学介质，使用时应注意。
