材料电磁测试系统

系统简述：该方案针对用户的粉末状、块状介质材料电磁参数的测量需求，设计采用传输反射法进行宽频带扫频测量，主要设备包括矢量网络分析仪、测试电缆、测试夹具和自动测量软件，系统用于测量固体介质材料的介电常数、磁导率，以及电、磁损耗角正切等性能参数。

传输反射法采用的测试夹具为同轴空气线或波导腔。同轴空气线有N型、3.5mm、2.4mm之分，测试频率可达到50GHz，考虑材料样品制作难度，通常测试频段为DC-18GHz；波导夹具按不同波段做到系列化，高到325GHz，典型应用：X波段、Ku波段、Ka波段。

材料电磁参数测试系统具有系统配置灵活的特点，可根据测试需要，灵活配置矢量网络分析仪和测试夹具；系统自动测量软件简单易用、方便快捷；一次连接可以测量材料的介电常数实部、虚部，磁导率实部、虚部，电磁损耗角正切等参数；系统软件驱动库丰富，不但支持AV3629、AV3654、AV36580、AV36587、AV3672等系列国内主流矢量网络分析仪，另外系统兼容Agilent、R&S公司的矢量网络分析仪。

介质材料微波电磁参数的测试研究，因被测材料的外形尺寸不同、电气参数不同、物理状态不同、使用频段不同等，使得所用的测试方法和测试系统种类繁多，以满足各种测试材料的测试要求。不同的测试方法都有自身的测试适用范围和自身的优缺点。微波介质材料的测试方法主要有传输线终端法、传输反射法、谐振法、自由空间法。

传输线终端法包括传输线终端短路法和传输线终端介质加载法。前者将被测样品嵌入波导或同轴线内填充满终端，然后在终端用金属片短路；后者是将被测材料置入同轴或波导敞开端口处进行加载，由传输线入射的波经过被测介质反射后对复反射系数进行无损耗检测。这两种方法对低损耗材料的损耗测量误差较大。

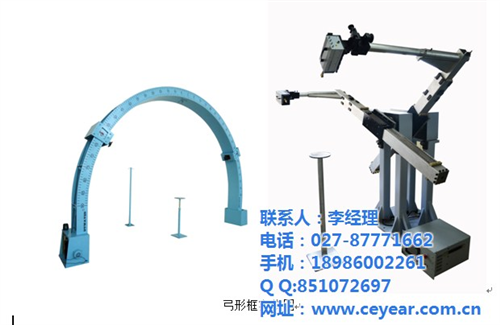

综述：电磁材料综合测试平台由矢量网络分析仪、 测试夹具、 系统软件等组成, 通过频率扩展可提供45MHz-325G Hz全频段材料电磁参数测试能力。该系统集测试精度高、速度快、组建灵活等特点于一身, 通过配置不同的测试夹具可满足固体、 粉末、流体、半流体等各种类型材料测试的需求,测试主要参数有复介电常数、复磁导率、损耗、反射率、透波率等。

主要特点：系统配置灵活，测试方法齐全

自动测量软件简单易用，方便快捷

一次连接同时测量多个参数

兼容多种测试夹具
