YCC-1电容电感测试仪

技术指标

输出电压：  ～2V, ～20V

输出电流：　≤10Ａ

测量范围：  电容：0.1uF～2200uF

           电感：0.1mH～10H

           电阻：50mΩ-20000Ω

           电流：1mA～15A

           电压:  0～25V

容量范围：  0～20,000 kvar

测量精度 ： 电容：±(1%+5字)

           电感：±(1%+5字)

           电流：±(1%+5字)

电压：±(1%+5字)

容量：±(1%+5字)

分 辨 率：  电压：0.1mV

           电流：0.1mA

           电容：0.1nF

           电感：0. 1mH

      产品简介：

      随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要'定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障'。

YCC-1全自动电容电感测试仪针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考GB3983.2-1989《高电压并联电容器》、DL/T840-2003《高压并联电容器使用技术条件》和JB5346-1998《串联电抗器》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。

本仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。

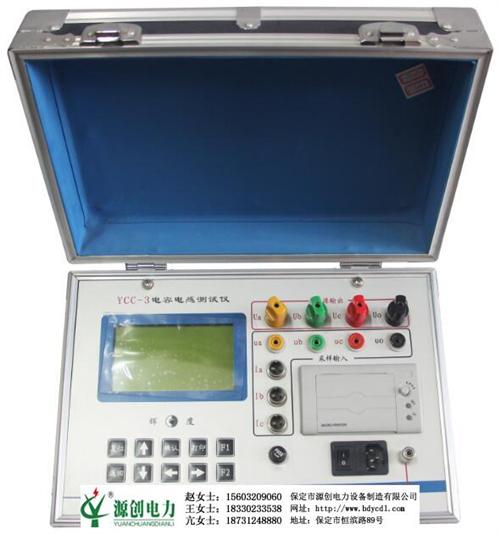

YCC-3电容电感测试仪

使用条件

环境温度：  -10℃～50℃

环境湿度：   ≤85%RH

工作电源：  AC220V±10%

电源频率：  50±1Hz

仪器功率：  200W

外形尺寸：   355mm*240mm*208mm

仪器重量：   9.5kg

技术指标

输出电压   ～2V, ～20V

输出电流：　≤10A

测量范围   电容：0.1uF～2200uF

               电感：0.1mH～10H

               电流：1mA～15A

               电压:  0 ～25V

测量精度   电容：±(1%+2字)

               电感：±(1%+5字)

               电流：±(1%+2字)

               电压：±(1%+2字)
