江苏红昇仪表有限公司小课堂   第5课

      不知不觉又到了讲课时候，因为小编太韶被老板嫌弃，前几次的课都是尽可能地讲的详细，却没有重点，这次我们将重点提出来，让大家着重了解一下液位计，上次的形管式压力计等老板不在的时候，再给大家讲哈。

液位计

一、差压式液位计

通过测量容器两个不同点处的压力差来计算容器内物体液位（差压）的仪表。常规的差压变送器通过测量容器中的液位压力来进行液位的测量。

长得是不是很好玩~~

特点：

       虽然双法兰差压液位系统是一种成熟可靠的技术，却一直以来很难在高型容器和塔中得到应用。因为这些都需要更长的毛细管以方便安装，距离过长的毛细管使得压力的传输变得误差过大，并且在环境温度变化较大的时候变得更为明显。同时安装过程要求较高，引压管可能并不可靠，都是非常严重的困扰。

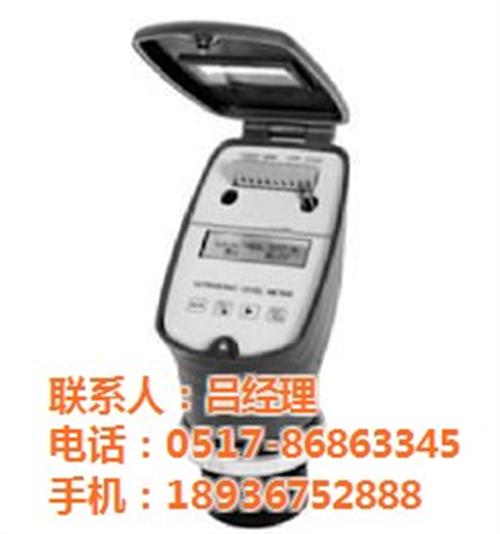

二、超声波测量液位计

      超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器或超声波器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

特点：

1）具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。

2）采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

3）重量轻、不结垢、不污染介质。

4）无异性。可用于药品、食品工业设备安装，维修极为方便。

超声波流量计在使用当中不容忽视的问题

     一、没有正确的对超声波流量计进行检定或校准任何流量计使用前都需要进行检定或校准，便携式超声波流量计在这一点尤为重要。大家知道，便携式超声波流量计有三组探头可以选择(大、中、小)，分别适用于不同的管径范围，每组探头与主机的搭配在某种意义上讲都是一套独立的流量计。

       如果只在小管径的流量标准装置上用小探头对便携式超声波流量计进行检定或校准，那么在使用时你如果用大探头测量大管道的流量，就等于你是在使用未经检定或校准的流量计在测量流量，其计量准确性是无法保证的，因为目前的技术水平无法保证探头的互换性，何况大小探头之间的差异更是一个不容忽视的变量。

       正确的方法应该是：以用户自己的使用情况为参考依据，尽可能在与使用管道口径相同或接近的流量标准装置上对便携式超声波流量计进行多条管道的检定或校准。至少要保证流量计配置的每组探头都要检校到。检定或校准机构在出具检定或校准证书时都将实验口径和探头编号记录在证书上的目的就是防止出现误解，那些将便携式超声波流量计等同于其它固定口径的流量计的认识是错误的，这也是有些用户用不好便携式超声波流量计的一个原因。便携式超声波流量计检定或校准证书上都会给出仪表修正系数。

        各种流量计都会因为原理、制造等原因在标定时给出一个仪表系数，只是名称和表现形式各不相同罢了。便携式超声波流量计更是由于配有多组探头，适用不同口径而可能有数个仪表修正系数。在使用流量计测流量时，要保证正确使用仪表修正系数，既不要忘记使用又须注意不要用混，应养成正式测量前确认主机内设置的仪表修正系数是否正确的好习惯。

     二、忽视了对流量计使用条件和使用环境的要求任何速度式流量计对被测管道内流体的流场都是有一定的要求的，超声波流量计也不例外。

         当流量计的安装位置不能保证其前后直管段长度要求时，由于流场不稳定带来的计量误差是不容忽视的。不少用户受仪表测量井的限制，在不能满足安装要求的位置测量，由此造成了测量误差的加大。时差式超声波流量计对水中混入的气泡特别敏感，随之流过的气泡会造成流量计示值的不稳定，积聚的气体如果正好与探头的安装位置吻合，将造成流量计无法工作。

         因此超声波流量计的安装应尽量避开水泵出口，管线高点等易受气体影响的位置，探头的安装点也要尽量避开管道上部和底部，在与水平直径成45°角的范围内安装，还要注意避开焊缝等管道缺陷。超声波流量计的安装使用环境应注意避开强电磁干扰和振动，在使用中我们发现，高压线下方，车
