一、应用
铠装热电偶作为温度测量传感器，通常与温度变送器、调节器及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
二、工作原理
是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
热响应时间少，减少动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
四、主要技术参数
精度等级：I级或II级
公称直径：Φ1mm~Φ12.7mm
弯曲直径：R≥5D
产品执行标准：IEC584 、GB/T18404-2001
五、测温范围及允差
型号
分度号
允差等级
I级
II级
允差值
测温范围℃
允差值
测温范围℃
WRNK
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~1000
±0.075ItI
333~1200
WRMK
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~1000
±0.075ItI
333~1200
WREK
E
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~800
±0.075ItI
333~900
WRFK
J
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~750
±0.075ItI
333~750
WRCK
T
±0.5℃
-40~+125
±1.0℃
-40~+133
±0.004ItI
125~350
±0.075ItI
133~350
WRPK
S
±1.0℃
0~+1100
±1.5℃
0~+600
±{0.003(t-1100)}
1100~1600
±{0.003(t-1100)}
600~1600
注：t为被测介质温度
六、偶丝直径及材料
偶丝形式
单支式
双支式
套管直径
Φ1，Φ2, Φ3, Φ4, Φ5, Φ6, Φ8,Φ10, Φ12
Φ1，Φ2, Φ3, Φ4, Φ5, Φ6, Φ8,Φ10,Φ12
套管材质
E、T、T
1Cr18Ni9Ti
1Cr18Ni9Ti
K、N
1Cr18Ni9Ti、GH3030
1Cr18Ni9Ti、GH3030
S
GH3039
GH3039
七、技术指标
铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示（取50%时用τ0.5表示）。 铠装热电偶热响应时间τ0.5（秒）
注：绝缘电阻用MΩ·m表示，即为常温绝缘电阻与铠装偶长度的乘积。
例如：1000MΩ·m表示：1m长的试样的绝缘电阻为1000MΩ，10m长的试样的绝缘电阻为100MΩ。对于长度小于1m的铠装偶，按1m计算。插座式接线盒和带补偿导线的铠装热电偶不在此例。
八、使用技巧
使用铠装热电偶，其实有很多的技巧。下面我就说一下。
1.具有可弯曲性能，恺装热电阻除头部外，可以作任愈方向的弯曲，因而它适用于构造较为复杂，狄小设备的温度。
2.具有良好的耐振动、抗冲击性能。因而它的寿命较普通热电阻长.
3.运用寿命长，凯装热电阻的电阻体由于遭到权化铁绝缘资料的扭盖和金属套管的维护，热电阻丝不易被有害介质所侵蚀。
4.隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内。
5.生产现场不会引起爆炸。隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。 防腐热电阻5)防腐热电阻采用PTFE防腐材质。
6.作为整体保护套或两节式套管，也可以直接在保护管上作该材质的防腐处理，分喷涂、烧结和套管密封三种形式。
7.适用于在强碱的腐蚀性介质中进行测量，耐温250℃，固定安装形势也可采用相同PTFE材质的固定螺纹。
8.依据丈量温度范围和侧量对象，选择恰当的热电阻的型号、规格以及维护管资料。
三、特点
09
09
2021

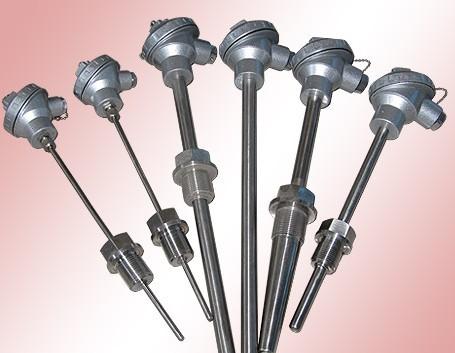

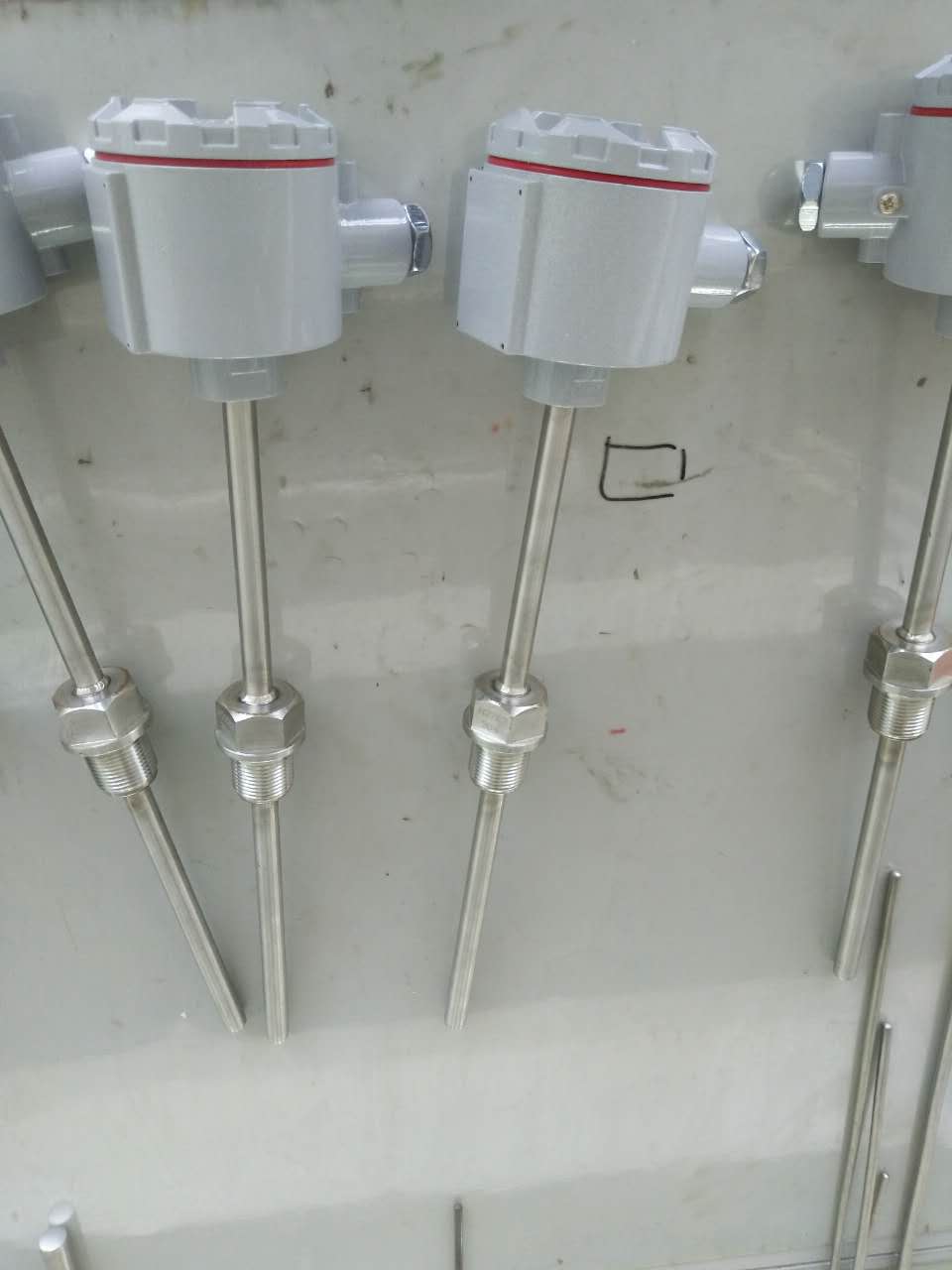

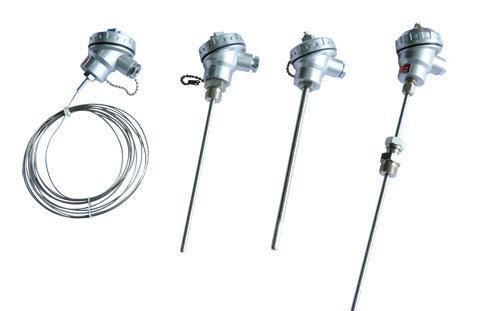

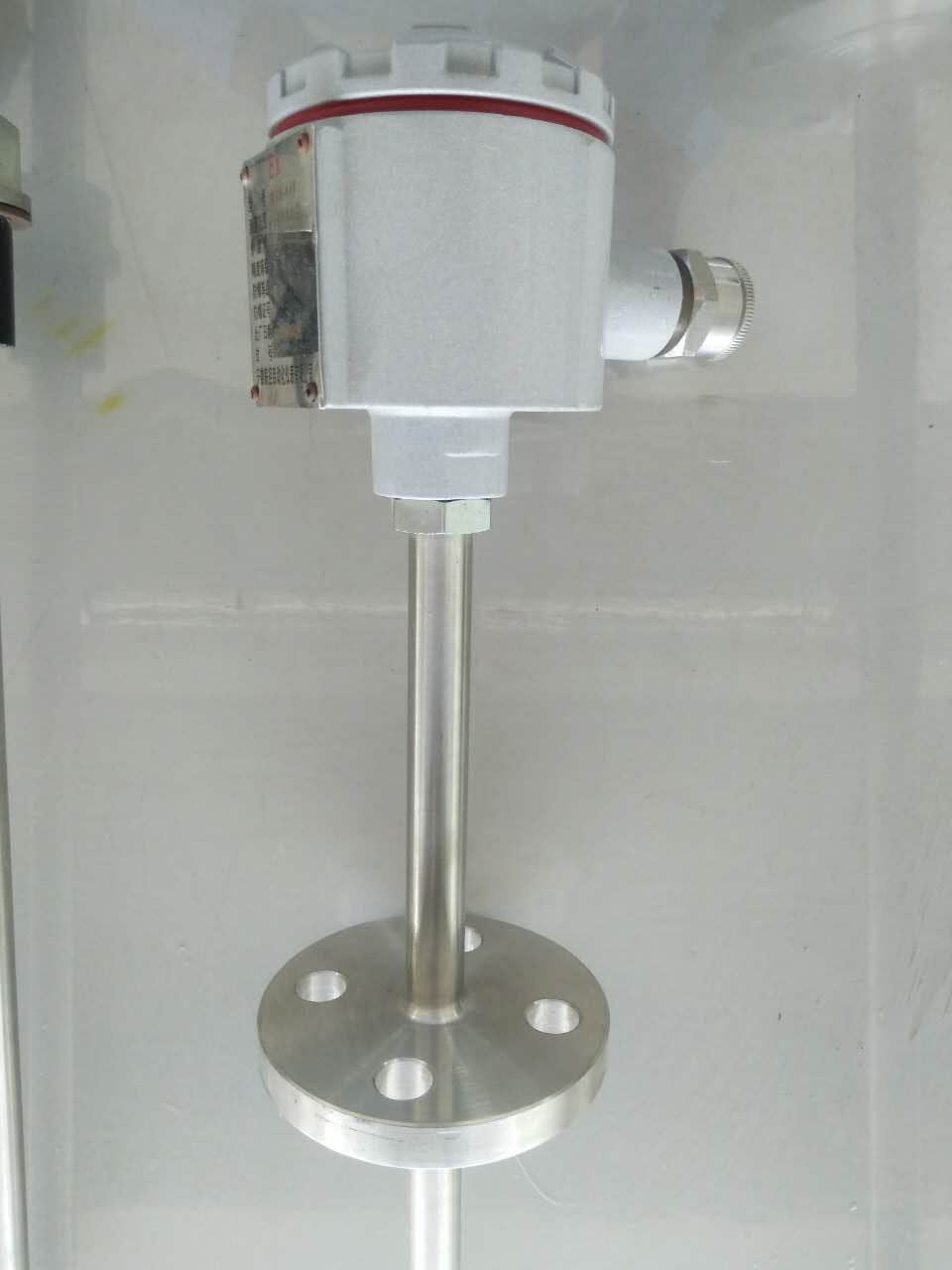

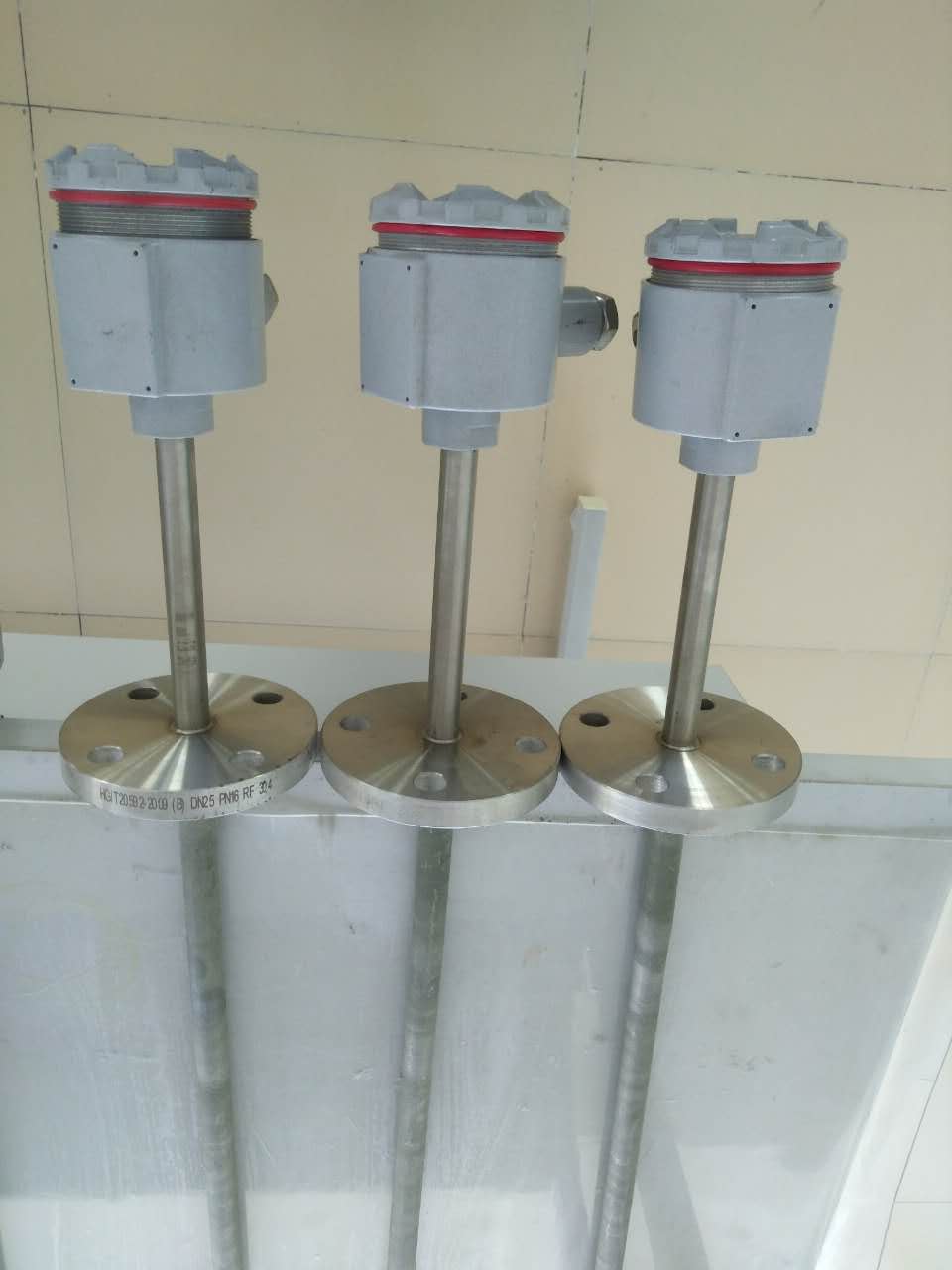

批发各种规格铠装热电偶原装现货 铠装热电偶厂家 铠装热电偶图片
