一、应用

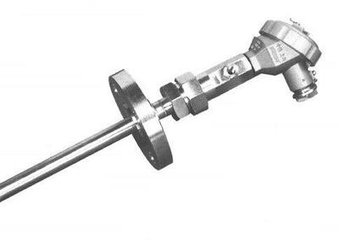

高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。

二、高温高压热电偶主要技术参数

电气出口：M20x1．5,NPT1/2
连接尺寸：M20x1．5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa

三、高温高压热电偶型号及规格

1) 热电偶I级按协议订货；
2) 保护管其余材质按协议订货；
3) 型号430为防水式，型号440为隔爆式。

四、热电偶的构造

工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。

常用热电偶丝材及其性能

根据热电偶选用的丝材可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶 ,我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、R、B、K、N、T、J、 E、（即分度号）八种标准化热电偶为我国统一设计型热电偶。

a)      铂铑10－铂热电偶（分度号为Ｓ，也称为单铂铑热电偶）

该热电偶的正极成份为含铑10%的铂铑合金，负极为纯铂；它的特点是：

（１）热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300℃，超达1400℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；

（２）精度高，它是在所有热电偶中，准确度等级最高的，通常用作标准或测量较高的温度；

（３）使用范围较广，均匀性及互换性好；

（４）主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

b)      铂铑13－铂热电偶（分度号为Ｒ，也称为单铂铑热电偶）

该热电偶的正极为含13%的铂铑合金，负极为纯铂，同S型相比，它的电势率大15%左右，其它性能几乎相同，该种热电偶在日本产业界，作为高温热电偶用得最多，而在中国，则用得较少；

c)      铂铑30－铂铑6热电偶（分度号为Ｂ，也称为双铂铑热电偶）

该热电偶的正极是含铑30%的铂铑合金，负极为含铑6%的铂铑合金，在室温下，其热电势很小，故在测量时一般不用补偿导线，可忽略冷端温度变化的影响；长期使用温度为1600℃，短期为1800℃，因热电势较小，故需配用灵敏度较高的显示仪表。
