特别提示

特别提示

1 电源方面

本仪器提供两种电源方式，外部输入电源为 AC220V±10％ 50/60Hz±

1Hz ，内部电源为锂电池。当接通外部电源时，仪器选择交流供电方式进行测

试。当不接外部电源时，仪器使用内部电池工作。

2 安全方面

1）使用本仪器前一定要认真阅读本手册。

2）仪器的操作者应具备电气设备或仪器的使用常识。

3）为了仪器及操作人员的安全，仪器使用时应可靠接地。试验装备时

先接好地线，工作完毕时最后拆除接地线。

4）仪器输出电压高，应注意安全，防止触电。

5）本仪器户内外均可使用，但应避免在雨淋、腐蚀气体等恶劣环境下使

用。

6）对仪器的维修、护理和调整应由专业人员进行。

7）仪表应避免剧烈振动。

8）对仪器的维修、护理和调整应由专业人员进行。

3 操作方面

1）仪器面板与测试线的连接处应扭紧，不得有松动现象。

2）接线时，测试线夹的黄、绿、红、黑分别对应变压器的 A、B、C、O，

高、低压电缆不要接反。

3）单相测量时，A 型只使用黄色和绿色线夹，F 型只使用黄色和黑色线夹，

不要用错，不用的测试夹要悬空。

4）接线完毕后，应检查一遍，查看是否有接线错误。测试过程中，如出

现异常现象，应立即关闭电源，检查接线。

运输与保养

1 运输

本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有

泡沫防震层。包装好的产品，应能经公路，铁路，航空运输。运输过程中不得

置于露天车厢。仓库应注意防雨、防尘、防机械损伤。

2 储存

仪器平时不用时，应储存在环境温度 -20℃~60℃，相对湿度不超过 85%，

通风，无腐蚀性气体的室内。存储时不应紧靠墙壁和地面。

3 防潮

在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通

电一次（约二小时），以使潮气散发，保护元器件。

4 防曝晒

仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。

5 维护

仪器在长期闲置不用时，电池要定期维护（至少 90 天进行一次完全充电）。

以免电池失效影响仪器使用。

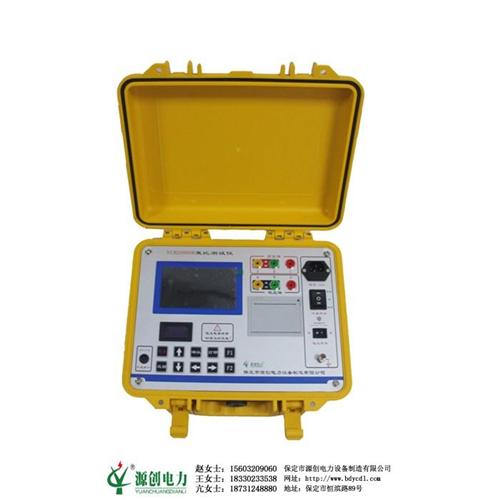

YCB2000B变比测试仪

一、概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及电力系统中变压器运行过程中根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值，三相变比值要逐相进行测量。变比测试仪克服了传统变比电桥测试的缺点。屏幕采用一次完成三相变比测试，测试速度快，准确度高。大大节省了现场测试时间，为客户的试验带来了很高的效率。

二、安全措施

1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆请勿接反，以免产生高压。

7、测单相变压器时只使用黄色和绿色测试夹，不用的测试夹要悬空。

三、注意事项

1、有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。

2、本仪器分接位置的设置按高压侧调压设计，是假设1分接为较高电压档位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。

四、售后服务

自购买之日起壹年内，属产品质量问题免费包修或包换。终身提供保修和技术服务。如发现仪器有不正常情况或故障请与本公司及时联系，以便为您安排最便捷的处理方案。
