八、注意事项

仪器设计有反电势保护功能，在使用中仍需按以下逐步操作，以确保试验人员及仪器的安全。

8.1使用本仪器前请仔细阅读使用说明书，检查接线正确无误、接地良好。

8.2在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。

8.3在测量过程中不允许拆除测试线。

8.4在测量完毕并退出测量状态后，方可进行接线拆除。

8.5如出现无法解决的问题，请及时与本公司取得联系。

二、减少测量时间提高检测准确度的措施

   一般使用电压降法和电桥法。对于大型变压器，其电感非常大，为了加快测量速度，可采用快速测量方法。

变压器绕组是由分布电感、电阻及电容组成的复杂电路。测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。测直流电阻的关键问题是将自感效应降低到小程度。为解决这个问题分为以下两种方法。

   1、助磁法

   助磁法是迫使铁心磁通迅速趋于饱和，从而降低自感效应，归纳起来可缩短时间常数，大体有以下几种方法：

   (1)用大容量蓄电池或稳流源通大电流测量。

   (2)把高、低压绕组串联起来通电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，用较小的电流就可使铁心饱和。

   (3)采用恒压恒流源法的直流电阻测试仪。使用时可把高、低压绕组串联起来，应用双通道对高、低压绕组同时测量，较好地解决了三相五柱式大容量变压器直流电阻测试的困难。一般测试一台360MVA，500kV或220kV变压器绕组直流电阻约需30～40min，测量接线如图1－1所示。

   2、消磁法

   消磁法与助磁法相反，力求使通过铁心的磁通为零。使用的方法有两种：

   (1)零序阻抗法。该方法仅适用于三柱铁心Y－N连接的变压器。它是将三相绕组并联起来同时通电，由于磁通需经气隙闭合，磁路的磁阻大大增加，绕组的电感随之减小，为此使测量电阻的时间缩短。

   (2)磁通势抵消法。试验时除在被测绕组通电流外，还在非被测绕组中通电流，使两者产生的磁通势大小相等、方向相反而互相抵消，从而保持铁心中磁通趋近于零，将绕组的电感降到较低限度，达到缩短测量时间的目的。其测量接线如图1－2所示。

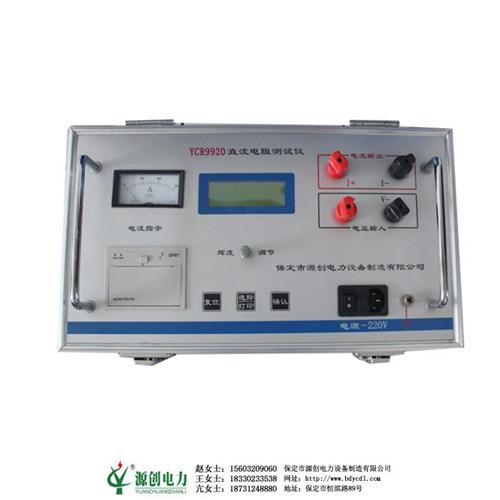

YCR9920直流电阻测试仪

技术指标

1、输出电流：2.5A、5A、10A、20A

2、量程：　 100μΩ～1Ω     （20A）

         　　500μΩ～2Ω     （10A）

　　　　　　　　1mΩ～4Ω        （5A）

2mΩ～8Ω       　(2.5A）

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50HZ±1HZ

8、外形尺寸：400mm*230mm*380mm

9、仪器重量：14.5kg
