YCR9910E直流电阻测试仪

技术指标

 1、输出电流：10A、5A、1A、200mA、40mA、<5mA、自动档。

 2、量程： 0-0.1Ω    （10A）

         0.03Ω-1Ω   （5A）

         0.06Ω-5Ω    (1A)

         0.1Ω-50Ω   （200mA）

         0.3Ω-200Ω   (40mA)

         100Ω-50kΩ   (<5mA)

  3、准确度：2%±2μΩ

  4、分辨率： 0.1μΩ

  5、工作温度：-20～40℃

  6、环境湿度：≤80%RH，无结露

  7、工作电源：锂离子充电电池。

  8、充电电源：XVE-1260500(12.6V-5A)

  9、体积：长230mm宽150mm高80mm

  10、净重：2.5kg

测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

系统介绍

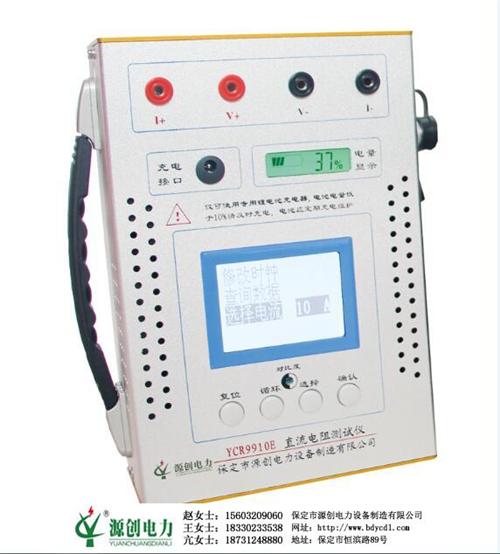

仪器面板见图一

           图一

1、电源开关：整机电源开关。

2、充电接口：当无外接电池使用时，为仪器内置电池的充电端口，当有外接备用电池连接时，为外置电池的充电端口，只可使用专用配套充电器，充电时尽量不要开机工作。

3、I+、I-：电流输出端子，红色是正极，黑色是负极。

4、V+、V-：电压输入端子，红色是正极，黑色是负极

5、显示器:128*64点阵液晶显示屏，显示菜单、电流和电阻值等。

6、对比度:可调整显示字符的对比度。

7、复位键:按下此按键本机处于初始状态，可对输出电流进行预置。

8、循环键:按此键光标在主菜单循环滚动

9、选 择: 本机复位后，按此键进行电流预置。

10、确 认：输出电流选择完毕后按下此键，由微机控制实现全部测试过程。

11、外接电池接口，当仪器内部电池电量不足     时，可外接备用电池继续工作。

12、电量显示：仪器开机或工作时显示所使用电池电量（如果外接备用电池时显示备用电池电量）

  YCR9910E直流电阻测试仪

安全措施

 1、使用本仪器前一定要认真阅读本手册。

 2、仪器的操作者应具备一般电气设备或仪器的使用常识。

 3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。仪表应避免剧动。

 4、对仪器的维修、护理和调整应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、测试过程中，禁止移动测试夹和供电线路。
