管线数据组织方式

地下管线的数据组织和结构设计必须和管线外业探测数据相结合。管线的外业探测是以管线点为单位进行的；在内业数据处理中，需要处理管线的点、线和管线注记等空间数据以及管点和管线的属性数据。在进行地下管线的数据组织时，首先要对其进行编码，并遵循一定的规则。您可能对以下内容感兴趣

GXY-4000智能彩屏地下管线探测仪

GXY-3000地下管线探测仪

GXY-2000地下管线探测仪

FFY-3000地下管道防腐层检漏仪

FFY-2000管道防腐层检测仪

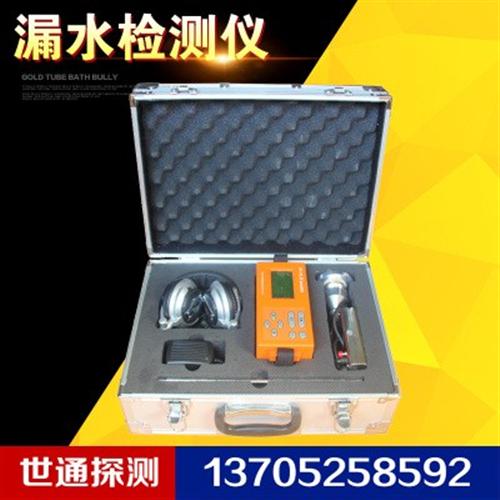

TLY-3000数字式漏水检测仪

TLY-2000漏水检测仪

PAL-300漏水检测相关仪

DZB-8000地下管线电子标识系统

上下重叠管道有多种情况，按其材质电性可分为：金属管道重叠、金属与非金属管道重叠、非金属管道重叠。重叠管道的探测是管道探测中的难点之一，单一方法很难达到目的，必须采用综合的物探方法。

（1）金属管道重叠:用电磁法探测重叠的金属管道时，由于重叠管道间的相互干扰，观测异常为上下管道异常的叠加，用电磁法能对其进行定位，而在定深上误差较大，但重叠管道不总是重叠在一起，可在其分叉处分别定深，来推知重叠处管道的深度。

（2）金属与非金属管道重叠:由于金属管道与非金属管道的电性差异，可用电磁法对金属管道进行定位、定深。多数非金属管道虽带有钢筋网，但在电性上与金属管道相比，导电性仍很差。故对非金属管道用电磁法探测很难奏效。当非金属管道带有钢筋网时，亦可采用加大发射机功率，通过探查管径的办法来解决 。

埋地管道泄漏检测仪主要性能指标

检测气体：天然气（主要成分为甲烷）液化石油（主要成分为丙烷，丁烷）人工煤气（主要成分为H2，CO）

灵敏度： 0～1000ppm，优于50ppm

1～100%LEL时，优于1%LEL

探测范围：0～1000ppm，1～100%LEL（自动）

预热时间：10s

响应时间：小于10s

电 池：9.6V可充电锂离子电池

充电时间：不小于4H

待机时间：大于8H

工作条件：温度：-10～60摄氏度 相对湿度：小于95%（无结露）

环境风速：小于5m/s

气体流量：1L/min

显 示：液晶显示（带背光）尺 寸：165 mm×155 mm×68 mm

重 量：1.1kg其他配件：充电器、探杆、滤纸、针式探头、钟式探头

埋地管道泄漏检测仪检测原理

     当地下输气管道发生腐蚀性穿孔、断裂必然产生气体的微量泄漏，在地面沟井、下水道等处缓慢扩散。检漏仪将含有可燃气体的空气，通过气泵送到传感器时，检测元件的阻值会随气体浓度迅速变化（其阻值变化的大小跟气体的浓度成正比），同时输出电压信号，经电路放大，单片机处理后送到显示部分，并产生随浓度变化的报警信.
