电阻测试仪应用领域及故障维修：

回路电阻测试仪的应用范围:

.适用于测试高低压开关的主触头接触电阻值。

.适用于测试高低压电缆线路的直流电阻值。

.适用于测试任何超低阻无感电器的电阻值。

测试过程全部微电脑程控自动实施,具有文字提示和良好的人机界面,高精度,单按键操作,简单易行。

回路电阻测试仪故障与维修:

仪器出厂前已经做过高低温与各种老化实验，不易出现故障。如遇以下情况，可自行解决：

接通电路，打开电源无显示，保险丝熔断，更换保险丝。

按测试键后，阻值显示不正常：

可按照显示屏的提示检查

A：回路未通，+I、-I未接牢

B：待测阻值太大，或钳口与试品接触不好

C：+V、-V未接好，阻值不正常

出现以上情况可检测回路接线，并清除钳口接触端

控制回路，继电保护，信号回路，二次回路的概念及区别

    控制回路：通常是针对模拟量的控制来说，一个控制器根据一个输入量，按照一定的规则和算法来决定一个输出量，这样，输入和输出就形成一个控制回路。控制回路有开环和闭环的区别。开环控制回路，指输出是根据一个参考量而定，输入和输出量没有直接的关系。而闭环回路则将控制回路的输出再反馈回来作为回路的输入，与该量的设定值或应该的输出值作比较。闭环回路控制又叫反馈控制，是控制系统中最常见的控制方式。大电流导线由导线和接线端两部分组成，铜焊联接，导线芯用多股铜丝绕制，每股直径为0.1mm；表皮为锦纶编织的绝缘保护套，其中10-50A为单 层，100-3000A为双层。

      继电保护：研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以沿称继电保护。

     信号回路：在发电厂和变电产中，远行人员为了及时发现与分析故障，迅速处理事故，统一调度和协调生产，除依靠测量仪表来监视设备运行情况外，借助灯光和音响信号装置反映设备正常和非正常的运行状况即为信号回路。

      二次回路：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。 用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

      二次回路是相对于一次回路来讲的，是一个笼统的概念，控制回路包括在二次回路概念当中，所谓的保护回路，控制信号回路只是一种叫法，都属于二次回路。继电保护就属于二次。那些现场的看得见的开关刀闸都属于一次范畴。

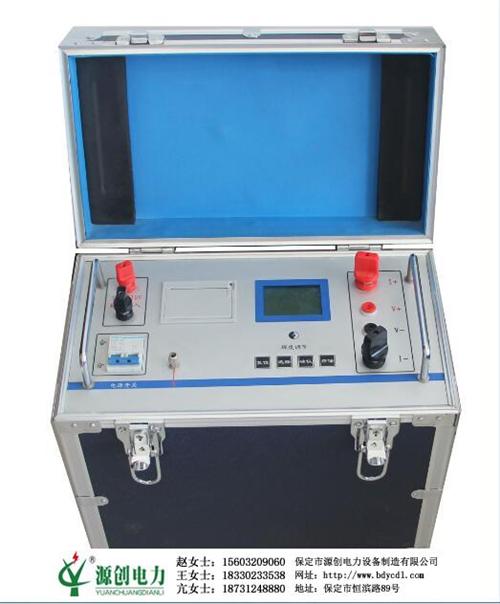

YCL600回路电阻测试仪

      回路电阻测试仪是公司根据IEC标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。

技术指标

测试电流：100A、200A、300A、600A

量程：0～50mΩ（100A）

         0～25 mΩ(200A)

         0～15 mΩ(300A)

         0～8 mΩ(600A)

分辨率：最xiao 0.1μΩ

精度：±（0.5%±2个字）

功率:6000W

工作方式:连续测量

工作电源:AC220V±10%  50HZ

使用温度:0～40℃

相对湿度:小于等于90%  无结露

外形尺寸：440mm*250mm*375mm

仪器重量：19.5kg
