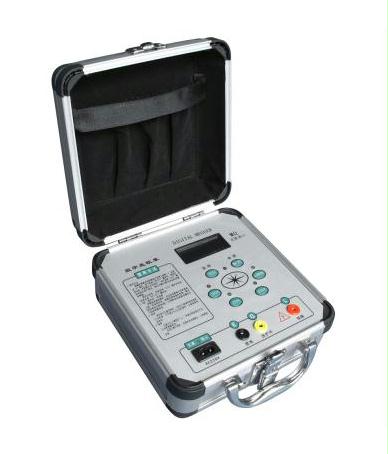

IR系列数字兆欧表

数字兆欧表IR系列

一、产品介绍

数字兆欧表IR系列适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等设备的绝缘电阻，广泛应用于电力、电子、电气、新能源、邮电、汽车、铁路、通信、矿山等部门。

数字兆欧表IR系列输出功率大、带载能力强，抗干扰能力强。外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

数字兆欧表IR系列电池供电，量程可自动转换面板操作和LCD显示使得测量十分方便和迅捷。

数字兆欧表IR系列输出短路电流可直接测量，不需带载测量进行估算。

二、技术指标

  1、使用条件

环境温度：0℃～+45℃

相对湿度：≤85%RH

  2、输出电压等级、测量范围、分辨率、误差

2.1) IR-1000

输出电压等级：      100V，    250V，    500V，    1000V

测量范围：          0～19990MΩ

分 辨 率：          0.01MΩ，  0.1MΩ，  1.0MΩ，  10.0MΩ

2.2) IR-2500

输出电压等级：     500V，     1000V，    2000V，    2500V

测量范围：         0～19990MΩ

分 辨 率：         0.01MΩ，  0.1MΩ，   1.0MΩ，   10.0MΩ

2.3) IR-5000

输出电压等级：     500V，     1000V，    2500V，    5000V

测量范围：         0～19990MΩ

分 辨 率：         0.01MΩ，  0.1MΩ，   1.0MΩ，   10.0MΩ

2.4) 相对误差：    0～2000MΩ≤±5%±2d,

2000MΩ～19990MΩ≤10%±2d

  3、输出最高电压带载能力及短路电流

3.1) 电压/负载：

IR-1000:  1000V/20MΩ

IR-2500:  2500V/20MΩ

IR-5000： 5000V/40MΩ

3.2)电压跌落：约10%

3.3)短路电流: >1.6mA

  4、电源适用范围、功率损耗

直流：8×1.5V(AA， R6)电池

交流：220V/50Hz

功耗：静态功耗≤160mW；

最大功率≤2.5W

  5、体积与重量

体积：235mm（L）×200mm(W)×135mm(D)；

重量：<1.4kg
