绕组变形测试仪试验程序及注意事项

1.首先检查变压器接地状况是否良好，套管引线应全部解开。

2.详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。

3.根据被试品的情况建立被试品数据文件的子目录;测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。

4.数据存放格式:文件是以ASCII码的形式存放。

5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温;但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。

                             YC-800C变压器绕组变形测试仪（频响法）

系统简介

变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流发生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

主要技术特点

1、采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

2、测量速度快，对单个绕组测量时间3分钟以内，并可以实现三相自动测试。

3、频率精度非常高，精度高于0.001% 。

4、数字化频率合成，频率稳定性更高。

5、5000V电压隔离、充分保护测试电脑安全。

6、可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

7、分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。

8、软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

9、软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

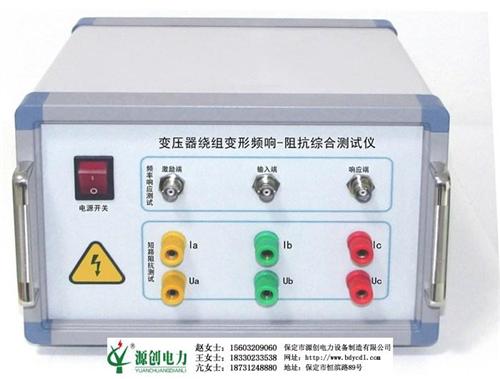

                             YC-8002变压器绕组变形综合测试仪（频响法+阻抗法）

主要技术特点

1、频响法为三相自动测试，大大缩短测试时间。测量速度快，对单个绕组测量时间1-3分钟以内。

2、频响法频率精度非常高，频率精度为0.001% 。

3、频响法采用数字化频率合成，频率稳定性更高。

4、频响法采用5000V电压隔离、充分保护测试电脑安全。

5、频响法可同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

6、频响法采用分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。

7、短路阻抗法为三相自动测试。不用外接调压源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。

8、短路阻抗法适用于任意大小容量的变压器的阻抗测试。

9、短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。

10、短路阻抗法具有测量电感的功能。

11、短路阻抗法具有测量变压器零序阻抗的功能。

12、采用数据库保存测试数据，对测试数据的管理简洁方便。

13、软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

14、软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
