● 具有时域分析功能

　　利用时域软件功能可进行被测件的时域测量，测试被测件的性能指标。如进行电缆故障点定位及长度测量等。

● 大动态范围

　　AV3656A/B具有高达125dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行准确测量。

● 强大的数据分析能力

　　具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。

● 极低的迹线噪声

　　迹线噪声小于0.001dBrms（IFBW=3kHz），以此将测量误差降低。

典型应用

移动通信产品生产测试

　　AV3656A/B矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂的批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元件的测试，也可选75?测试组件，进行有线电视元件的性能测量。

产品综述AV2040X系列电子校准件包括AV20402/AV20403/AV20404/AV20405四种型号，覆盖频段300kHz～18GHz/10MHz～26.5GHz/10MHz～50GHz/10MHz～20GHz,接口形式包括N型两端口/3.5mm两端口/2.4mm两端口/3.5mm四端口，采用USB接口通信和供电，适用于AV3672系列、AV3629系列、AV3656系列和36580等矢量网络分析仪的校准与误差修正，并兼容安捷伦ENA和PNA系列矢网。不仅可应用于中国电子科技集团公司精密型和经济型矢量网络分析仪，也可应用于国际多款主流矢量网络分析仪。可实现多达四个端口的全自动电子校准和向导校准，可与机械校准件混合使用，可应用于放大器增益压缩测试和变频增益压缩测试、混频器标量测试和矢量测试等...

功能特点

支持多达四个端口的全自动电子校准和向导校准功能

基于电子校准与机械校准的混合校准

支持非插入校准功能

支持自动端口检测

放大器增益压缩/变频变频增益测试

支持混频器/变频器标量和矢量测试  支持自定义连接类型

更多产品型号及优惠欢迎来电咨询！

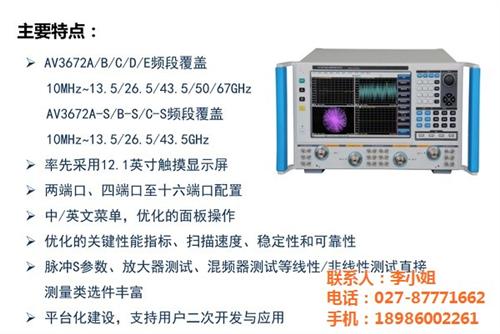

产品综述AV3672系列矢量网络分析仪产品包括AV3672A（10MHz～13.5GHz）、AV3672B（10MHz～26.5GHz）、AV3672C（10MHz～43.5GHz）、AV3672D（10MHz～50GHz）和AV3672E（10MHz～67GHz）。AV3672系列产品在硬件方面，采用全新的设计理念与技术方案，使整机的扫描速度、系统动态范围等关键技术性能指标比上一代产品获得显著提高；在软件方面，应用配置高性能微处理器芯片的嵌入式计算机和基于WINOOWs操作系统的平台环境

典型应用混频器/变频器测试    AV3672系列矢量网络分析仪四端口测量功能选件（400、S82、S83、S84选件）具有内置双源，可以完成混频器/变频器标量和矢量参数测试。

1）混频器/变频器标量参数测量

混频器/变频器标量测量应用选件（S82选件）可以得到频域的所有标量参数（包括输入/输出端口匹配、变频增益、输入/输出端功率等）。相比以往测试方法其优势在于：

一次连接设置，多参数测试一次性完成；人性化简易的校准界面；方便快捷的USB电子校准，USB功率校准；内置双激励源，无需额外信号源提供本振信号；基于端口匹配的功率校准技术；为用户解决高准确度的混频器标量参数测试需求。

2）混频器/变频器矢量参数测量

   矢量混频/变频器件测试应用选件（S83选件）集变频器件的变频损耗或增益、端口输入/输出功率（正向及反向）、驻波、相位及群时延等参数测量于一体的测试应用软件。其主要特点包括：

测量过程需使用一个参考混频器进行表征；内置双激励源，无需额外信号源提供本振信号；相比于标量混频器测试增加了相位及群时延等参数的测试功能。
