1.1 产品简介

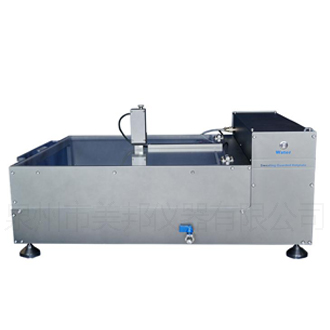

YG606G 热阻湿阻测试仪是目前最专业,最先进的热阻湿阻测试产品，具有完全模拟人体皮肤机构的发热盘，不发霉，容易清洁。配备有独创的自动供水系统，不需要做任何调节，就能保证供水稳定，而且不渗漏。独立一体化设计，测试主机和环境实验箱完全分离设计，用户可以使用自购环境实验箱，方便维修校准而且减少用户负担。风道结构可以简单拆卸下来，可以外接风罩，满足无风速的静态测试标准。

1.2测试原理

热阻（Rct）：指试样两面的温差与垂直通过试样的单位面积热流量之比。该干热流量可能由传导、对流、辐射中的一种或多种形式传递。热阻Rct以平方米开尔文每瓦(m2·K/W)为单位，它表示纺织品处于稳定的温度梯度的条件下，通过规定面积的干热流量。

测定热阻是将试样覆盖于电热试验板上，试验板及其周围和底部的热护环(保护板)都能保持相同的恒温，以使电热试验板的热量只能通过试样散失;调湿的空气可平行于试样上表面流动。在试验条件达到稳态后，测定通过试样的热流量来计算试样的热阻。

仪器通过从测定试样加上空气层的热阻值中减去试验仪器表面空气层的热阻值得出所测材料的热阻值Rct。

湿阻（Ret）：指试样两面的水蒸汽压力差与垂直通过试样的单位面积蒸发热流量之比。蒸发热流量可能由扩散和对流的一种或多种形式传递。湿阻Rct以平方米帕斯卡每瓦(m2·Pa/W)为单位，它表示纺织品处于稳定的水蒸汽压力梯度的条件下，通过一定面积的蒸发热流量。

湿阻的测定，需在多孔电热试验板上覆盖透气但不透水的薄膜，进入电热板的水蒸发后以水蒸气的形式通过薄膜，所以没有液态水接触试样。试样放在薄膜上后，测定在一定水分蒸发率下保持试验板恒温所需热流量，与通过试样的水蒸气压力一起计算试样湿阻。

仪器通过从测定试样加上空气层的湿阻值中减去试验仪器表面空气层的湿阻值得出所测材料的湿阻值Ret。

1.3 主机技术参数

1、热阻（RCT）范围：0.002~2.0 m^2.K/W

2、分辨率：0.0001m²K/W

3、湿阻(Ret)范围：0~1000 m^2.Pa/W

4、分辨率：0.001m²·Pa/W

5、测试板温度范围：30℃~40℃可调

6、温度控制精度：±0.03℃

7、温度分辨率：±0.01℃

8、风速：0-1.2m/秒 连续可调，风速控制精度：±1%

9、 测试样品厚度：0-50mm

10、试验板面积：254mm×254mm

11、试样面积：512mm×512mm

12、热护环宽度：127mm

13、外型尺寸：73×61×35cm(L×W×H) (不包括环境实验箱）

14、重量：60Kg(不包括环境实验箱）

15、主机电源:AC220V±10%，100W或AC110V±10%，100W

1.4技术特点

1、首创独立设计理念，控制系统和自动供水系统一体化设计，用户可以选配不同的环境实验箱。

2、自动供水，自动排水系统，强力加水系统（在湿阻测试的时候，发热板透水更加快捷）。

3、快速达到测试稳定状态，机器根据样品厚度，自动调整PID控制参数，能快速达到测试条件。

4、风速从0-1.2m/s连续可调，可以满足任何湿阻热阻和保暖性能测试标准。

5、热护环宽度127mm,确保热流量只从测试样品传递。

6、与电脑连接采用无线Wifi通信，使连接更加方便。

7、整机加厚铝合金外壳，保证机器20年以上的使用寿命。

8、友好方便的测试软件，测试软件配置各种测试标准，方便用户使用。

1.5 支持标准

GB/T11048,ISO11092,ASTMF1868-09,BS8515,ASTMD1518-2014,JIS L1096-2010,ASTM F 1868-02

1.6 测试原理

在标准的测试环境下，加热固定的铝板或者铜板，让铝板或者铜板保持固定温度，测试加热的功率。同样，铜板或者铝板上面覆盖测试布料后测试相同情况的功率，根据两者的功率差和测试盘面积的大小。就可以标定测试样品的热阻或者湿阻(加水测试）。

1.7 产品运用

热阻湿阻测试，衣物，棉被，保暖服装的舒适性能的测试，纺织面料人体舒适度测试等。

1.8 产品配置标准

标准配置：主机一台，电源线一条，LABTest分析软件，测试膜100张

可选配件：环境实验箱。

2. 环境试验箱

1、温湿度控制器：进口可编程模式中英文对话式显示。

2、解 析 度： 0.1℃, 1%, P.I.D 控制

3、温度范围： 0℃ ～100℃

4、湿度范围： 20～ 98﹪R.H

5、温湿度精度： ±0.5℃，±2.5﹪R.H

6、湿度传感器：电子式芬兰维萨拉

7、升温时间： 0℃ ～ 100℃ 约需35分钟

8、降温时间： 50℃ ～0℃约需40分钟

9、内箱尺寸： 90x65x80cm

10、外箱尺寸： 180×136×150cm

11、内箱材质： SUS#304镜面不锈钢

12、外箱材质： 镀锌板烤漆

13、保温材质： 硬质发泡

14、冷冻系统： 法国泰康(3P)压缩机

15、重量： 约120kg

16、电源： AC 380V 50HZ 三相五线制 10KW
