三、直流电阻检测与故障诊断实例

2、有载调压切换开关故障的诊断

   某变压器110kV侧直流电阻不平衡，其中C相直流电阻和各个分接之间电阻值相差较大。A、B相的每个分接之间直流电阻相差约为10～11．7u欧，而C 相每个分接之间直流电阻相差为4．9—6．4 u欧和14．1～16．4 u欧，初步判断C相回路不正常。通过其直流电阻数据C-O(C端到中性点O端)的直流回路进行分析，确定绕组本身缺陷的可能性小，有载调压装置的极性开关 和选择开关缺陷的可能性也极小，所以，缺陷可能在切换开关上。经对切换开关吊盖检查发现，有一个固定切换开关的一个极性点到选择开关的固定螺丝被拧断，致 使零点的接触电阻增大，而出现直流电阻规律性不正常的现象。

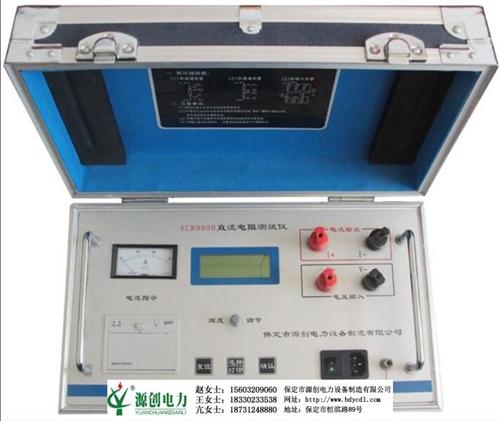

YCR99100直流电阻测试仪

注意事项

1、在测无载调压变压器倒分接前一定要复位，放电结束后，报警声停止10秒钟以上，方可切换分接点。

2、在拆线前，一定要等放电结束后，报警声停止，最hao等10秒钟以上再进行拆线，以保证电荷完全释放。

3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。

   4、用助磁法时注意量程。因为高压线圈两个并联加上一个串联，在整个测试回路加入了1.5倍的高压线圈电阻，选择量程时要折算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

5、助磁法三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象。

6、测试夹与变压器绕组的引出端连接时，要注意引出端长期luo露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。

技术指标

1、输出电流：10A、20A、40A、100A

2、量程：　 10μΩ～100mΩ    （100A）

                  50μΩ～500mΩ    （40A）

         　      100μΩ～1Ω        （20A）

　　　　　　500μΩ～2Ω        （10A）

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50HZ±1HZ

8、外形尺寸：400mm*230mm*380mm

9、仪器重量：19.5kg

变压器中直流电阻测试方法描述

       变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及 大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻测试仪，是测量变压器 绕组以及大功率电感设备直流电阻的理想设备。DL/T596--1996预试规程的试验次序排在变压器试验项目的第二位。

一、DL/T 596--1996预试规程的试验周期和要求

1、试验周期：变压器绕组直流电阻正常情况下1～3年检测一次。但有如下情况必须检测：

(1)无励磁调压变压器变换分接位置后必须进行检测；

(2)有载调压变压器在有载分接开关检修后必须对所有分接进行检测；

(3)变压器大修后必须进行检测；

(4)必要时进行检测。如变压器经出口短路后必须进行检测。

2、试验要求

   变压器容量在1．6MVA及以上，绕组直流电阻相互间差别不应大于2％；无中性点引出的绕组线间差别不应大于三相平均值的1％。

   容量在1.6MVA以下，相间差别一般不大于三相平均值的4%；线间差别一般不大于三相平均值的2%。

   与以前相同部位测得值比较其变化不应大于2%；如直流电阻相间差在变压器出厂时超过规定，制造厂已说明了这种偏差的原因，也以变化不大于2%考核。

   不同温度下的电阻值应换算到同一温度下进行比较，并按下式换算：

   式中：R1、R2——分别为温度t1、t2时的电阻值；T—常数，其中铜导线为235，铝导线为225。
