三、直流电阻检测与故障诊断实例

   1、绕组断股故障的诊断

   某变压器低压侧l0kV线间直流电阻不平衡率为2．17％，超过部颁标准值1％的一倍还多。发现缺陷后，先后对各引线与导线电杆连接点进行紧固处理，又对其进行几次跟踪试验，但缺陷仍存在。

   (1)色谱分析。色谱分析结果该主变压器C2H2超标，从0．2上升至7．23μL/L，说明存在放电性故障。但从该主变压器的检修记录中得知，在发现该变压器C2H2变化前曾补焊过2次，而且未进行脱气处理。其它气体的含量基本正常，用三比值法分析，不存在过热故障，且历年预试数据反映除直流电阻不平衡率超标外，其他项目均正常。

   (2)直流电阻超标分析。经换算确定C相电阻值较大，怀疑是否由于断股引起，经与制造厂了解该绕组股数为24股，据此计算若断一股造成的误差与实际测量误 差一致，判断故障为C相绕组内部有断股问题。经吊罩检查，打开绕组三角接线的端子，用万用表测量，验证C相有一股开断。

二、减少测量时间提高检测准确度的措施

   一般使用电压降法和电桥法。对于大型变压器，其电感非常大，为了加快测量速度，可采用快速测量方法。

变压器绕组是由分布电感、电阻及电容组成的复杂电路。测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。测直流电阻的关键问题是将自感效应降低到小程度。为解决这个问题分为以下两种方法。

   1、助磁法

   助磁法是迫使铁心磁通迅速趋于饱和，从而降低自感效应，归纳起来可缩短时间常数，大体有以下几种方法：

   (1)用大容量蓄电池或稳流源通大电流测量。

   (2)把高、低压绕组串联起来通电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，用较小的电流就可使铁心饱和。

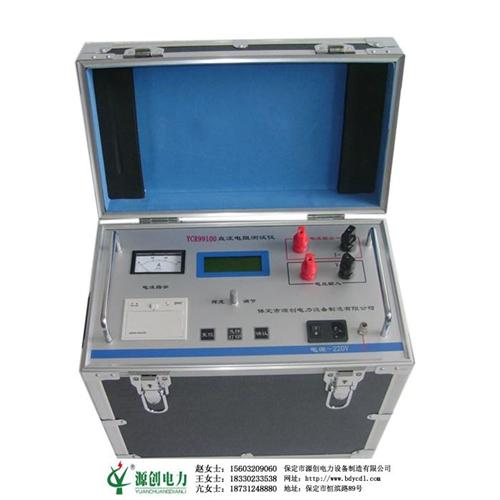

   (3)采用恒压恒流源法的直流电阻测试仪。使用时可把高、低压绕组串联起来，应用双通道对高、低压绕组同时测量，较好地解决了三相五柱式大容量变压器直流电阻测试的困难。一般测试一台360MVA，500kV或220kV变压器绕组直流电阻约需30～40min，测量接线如图1－1所示。

   2、消磁法

   消磁法与助磁法相反，力求使通过铁心的磁通为零。使用的方法有两种：

   (1)零序阻抗法。该方法仅适用于三柱铁心Y－N连接的变压器。它是将三相绕组并联起来同时通电，由于磁通需经气隙闭合，磁路的磁阻大大增加，绕组的电感随之减小，为此使测量电阻的时间缩短。

   (2)磁通势抵消法。试验时除在被测绕组通电流外，还在非被测绕组中通电流，使两者产生的磁通势大小相等、方向相反而互相抵消，从而保持铁心中磁通趋近于零，将绕组的电感降到较低限度，达到缩短测量时间的目的。其测量接线如图1－2所示。

三、直流电阻检测与故障诊断实例

2、有载调压切换开关故障的诊断

   某变压器110kV侧直流电阻不平衡，其中C相直流电阻和各个分接之间电阻值相差较大。A、B相的每个分接之间直流电阻相差约为10～11．7u欧，而C 相每个分接之间直流电阻相差为4．9—6．4 u欧和14．1～16．4 u欧，初步判断C相回路不正常。通过其直流电阻数据C-O(C端到中性点O端)的直流回路进行分析，确定绕组本身缺陷的可能性小，有载调压装置的极性开关 和选择开关缺陷的可能性也极小，所以，缺陷可能在切换开关上。经对切换开关吊盖检查发现，有一个固定切换开关的一个极性点到选择开关的固定螺丝被拧断，致 使零点的接触电阻增大，而出现直流电阻规律性不正常的现象。
