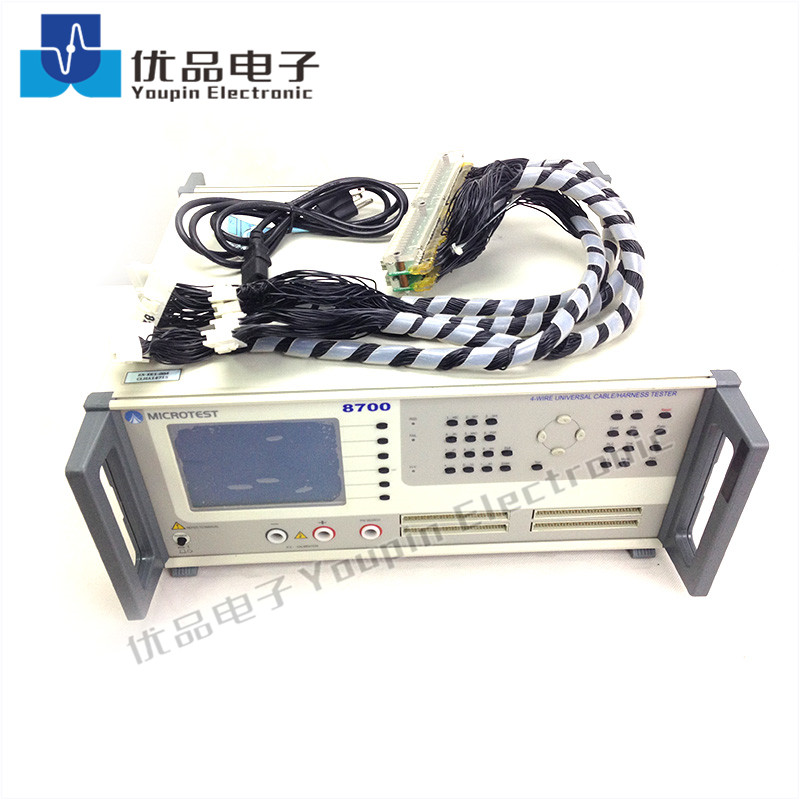

MICROTEST 8700  四线式线材测试仪

当前位置: 首页> 仪器仪表> 电子测量仪器> 通信测量仪器
来源:[苏州优品电子有限公司]
联系人：张女士
手机：18112770503
电话：0512-68050516
传真：0512-68051847
QQ：3056291310
Email：18112770503@qq.com
地址：江苏省苏州市苏州市高新区滨河路625号4幢501
品牌：MICROTEST
价格：5000.00 元/台
供应地：江苏省苏州市
产品型号：MICROTEST 8700

1 副本

  • 精密四线式量测
  • 系统可自动扫描自动找点
  • 采用先进技术『瞬间断短路 / 导通测试』
  • 一次完成『线性』与『安规』测试
  • 完全可程序化连续测试
  • 系统提供统计与打印功能
  • 可选购支持USB随身碟存取 / 计算机联机软件
  • DC最高1500V / AC最高1000V量测电压

量测数据


量测接点
  		64/128/256 测试点

高压校正正负端输出

自动找点端子
基本精准度 ±5%
基本量测时间 0.01 Sec
测试扫描模式 自动 / 短路扫瞄可切换
量测讯号 输出 5Vdc
高压绝缘测试 AC  耐压测试: 50 ~ 1000Vac    分辨率: 10Vdc / 10Vac
DC  绝缘测试: 50 ~ 1500Vdc    准确度: ±1%
线材规格要求 无
控制面版 系统 / 快速 / 编辑 / 功能按键群组
指示器 Pass / Fail / HV LED红绿指示灯 / 画面显示 / 声响

测试值判断模式

标准值设定上下限


规格


电源需求 90 ~ 132Vac or 198 ~ 264Vac (可切换)
液晶屏幕 320*240 分辨率图形液晶显示
接口 RS-232/ 打印机端口 / 远程控制端口 / USB(option)
储存内存 可重复储存 56 组
启动方式 自动、手动、连续测试、RS-232
操作环境 Temperature : 10°C ~ 40°C    Humidity : 20 ~ 90%
外观尺寸 (W*H*D) 450x178x4600 mm
重量  13 Kg


测试功能


测试项目  量测范围
断/短路  1KΩ ~ 50KΩ
瞬间短断路测试 1KΩ ~ 50KΩ
短断路端点判断  拥有此项功能
导通  0.1mΩ ~ 50.0Ω
瞬间导通 0.1mΩ ~ 50.0Ω
电阻   Max.10MΩ
电容   10pF ~ 1000μF
二极管   0 ~ 7V
绝缘电阻   0.1MΩ ~ 1500MΩ
耐压  0.01mA ~5mA


进阶功能项目


精密四线量测
可程序化连续测试
自动找点
自动诊断
自我校正归零


应用范围

HDMI线材、USB线材、讯号线、各式线材
