粗糙度测量仪的使用方法

一、安装

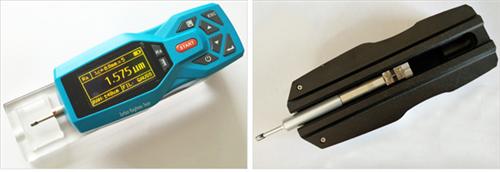

用手拿住探头主体部分, 按图所示将探头插入仪器底部的传感器连接套中, 然后轻推到底. 拆卸时, 用手拿住传感器的探头主体部分或保护套管的根部, 慢慢地向外拉出.

二、开机

    按下开关键约2秒钟后仪器将自动开机, 开机后将显示仪器型号 ,名称及制造商信息, 然后进入基本测量状态的主显示界面

三、触针位置

    首先, 使用触针位置来确定传感器的位置. 尽量使触针在中间位置进行测量. 在主界面状态下, 按触针位置键用于切换触针位置显示界面和主显示界面.

四、测量

    在主界面状态下, 按启动测量键开始测量

五、测量结果显示

    测量完毕后, 可以通过如图按键方式观察全部测量结果

以上是北京凯达科仪科技有限公司生产的手持式粗糙度测量仪的使用方法，如有不懂可致电我公司免费咨询。

操作步骤

1）安装

按照粗糙度仪的说明书要求操作，先将传感器装到仪器上（参见图2），再将平台连接板装到粗糙度仪的主机（参见图3），然后将仪器按图4所示装到立柱的滑架上，锁紧要可靠。

2）调整

将工件放在平台（或V型块）上，置于传感器的正下方，然后调整升降手轮，使传感器接近工件，当传感器即将接近工件时，一定要放慢传感器的下降速度，当传感器接触工件后，要仔细观察触针位置，当触针处在零位附近时，即可测量。

轴向测量圆柱形工件时，可将工件放在随机配置的V型块上，该V型块的中心线与传感器的触针处在同一垂直平面中（出厂时已调好，如图4所示），即传感器接触工件后所测量是圆柱形工件zui高点的母线。

提示：1、调整升降手轮前，先松开滑架锁紧手轮；

2、测量高精度零件时，可将立柱锁紧手轮锁紧，使测量更稳定精que。

粗糙度仪凯达仪器

        机电一体化设计, 体积小, 重量轻, 使用方便;

        采用DSP芯片进行控制和数据处理, 速度快, 功耗低;

        大量程, 多参数Ra,Rz,Rq,Rt.

        高端机器增加Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr等参数;

        128×64 OLED点阵显示器, 数字/图形显示; 高亮无视角;

        显示信息丰富  直观  可显示全部参数及图形;

        兼容ISO  DIN  ANSI  JIS多个国家标准;
