一、概述

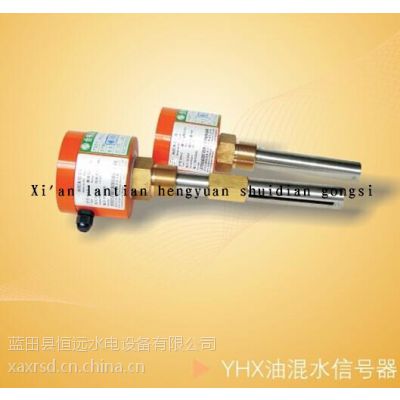

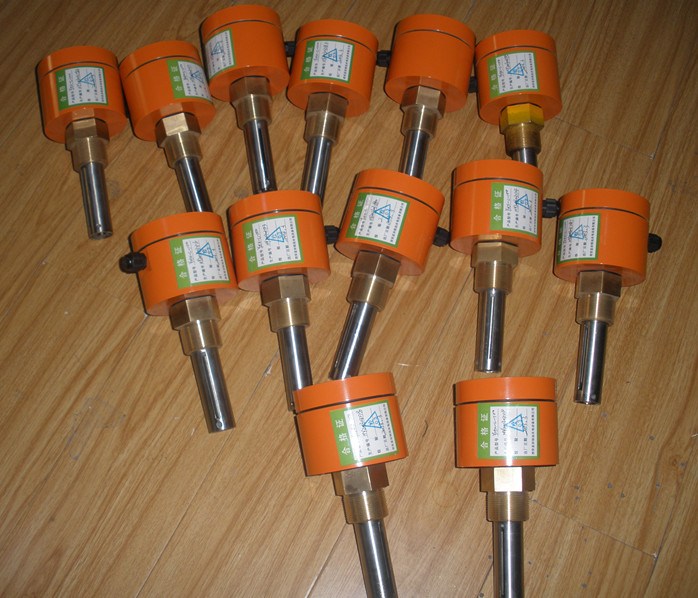

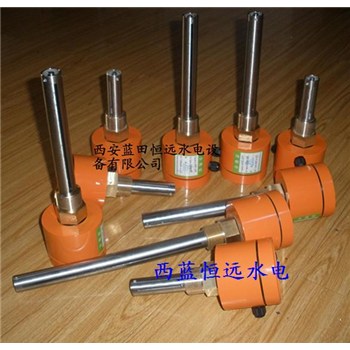

油混水信号器用于监测水电站、火电厂及大型泵站油系统中的混水或积水量。当油箱、油管路中混水或积水即发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。

二、工作原理

装置采用电容式原理。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中混水或积水后，由于二者介电常数相差很大，则由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波，当电容值发生变化，则方波频率发生变化，经过对信号的处理放大比较，输出相应的报警信号。

三、外形尺寸及端子接线图

■24V/220：信号器工作电源，按极性连结

■J：信号器输出接点（SPST）

■信号器电源连接应使用屏蔽线，导线截面积不小于2.5mm²。

■短路块为选择报警分档用，其中1、2相连表示报警值为5%，短路块2、3相连表示报警值为2.5%，出厂设置为5%。
