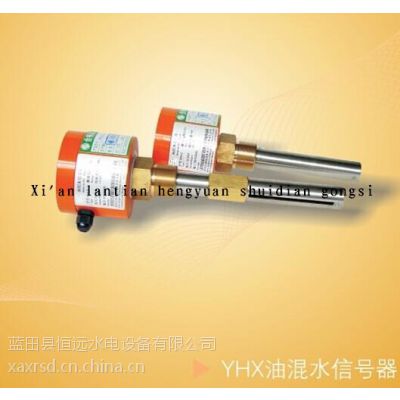

开关量输出YHX-D-100油混水信号器

开关量输出YHX-D-100油混水信号器

开关量输出YHX-D-100油混水信号器

一、产品描述

       YHX型油混水信号器用于监测水电站、火电厂及大型泵站油系统中的混水或积水量。当油箱、油管路中混水或积水即发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。
二、工作原理
       装置采用电容式原理。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中混水或积水后，由 于二者介电常数相差很大，则由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波，当电容值发 变化，则方波频率发生变化，经过对信号的处理放大比较，输出相应的报警信号。

三、技术参数
■供电电源：DC24V±10%或交直流通用型DC220V，AC220V
■功率：5W
■相对湿度：≤90%
■工作温度：5℃～+50℃
■贮存：-25℃～+70℃
■报警接点输出：常开一组
■容量：5A/AC220V或5A/DC30V
■量程设置：2.5%与5%可选
