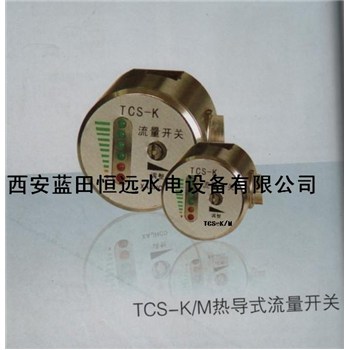

        热导式流量开关TCS-K/TCS-K流量开关说明图TCS-K热导式流量开关是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品。该产品给予热扩散原理，改善了传统机械产品结构复杂、设置值易漂移及小流量状态不稳定的缺陷，可适用多种介质流量监测场合。

■ 高度电子产品，应用稳定

■ 6个LED显示报警及流量状态

■ 开关设置值现场可调，范围宽，不易漂移

■ 同一产品可适用多种通径管道，互换性好

■ 低流速、小流量场合控制不失真，动作精确

■ 对被测介质无流向要求，安装使用方便

■ 无流体阻碍，无磨损，免维护

■ 探头采用特殊抗结垢涂层，抗污能力更强TCS-K/M流量开关是基于热交换原理设计，探头内置发热元件以及热敏元件，流量开关的热量传导与被测流体流速密切相关。当流体介质流过流量开关探头时，热敏元件所测到的热量随介质的流速变化而变化，经惠斯通电桥转化成电信号，内置电路将设定流量与瞬时流量相比较，输出接点信号。热导式流量开关将流量探头和信号处理器一体集成，六个LED指示灯提供了流动状态的趋势显示，开关动作值可以简单的通过前面板上保护螺钉下的电位器进行调节，提供继电器和模拟量输出形式。

■工作介质：水：0~5m/s；油0~10m/s；气体0~50m/s；

■重复性： ±１％设定点量程；

■响应时间：典型2s，最大8s
■耐压等级： 10MPa■介质温度范围：-25℃－80℃

■工作电压：直流24VDC；交直流220V；

■电流消耗：≤ 65mA

■连接方式：G1/2’’ M20×１.５（可特殊订货）

■外壳防护：IP67防护的不锈钢外壳

■输出形式：SPDT继电器（7A/220VAC）；或连续模拟量4-20mA
