BLJS-III避雷器监测器校验仪

◆概述

随着科学技术的不断发展，避雷器放电计数器的功能不仅仅用来记录雷击次数，还用来在线监测避雷器的泄漏电流。我们最新研发的避雷器在线监测器校验仪就是同时具有冲击试验和电流表校验两种功能的仪器。

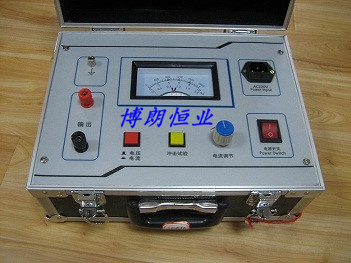

◆仪表外形

◆技术参数

输入电压：AC220V±10%  50Hz

输出电压：0-1600V   精度：2%  （可按要求定制更高电压）

冲击电流：＞100A（8/20μS）

充电时间： ≤30S

校验电流：①  0——2mA档   ± 2%

 ②  0——10mA档  ± 5%

仪器功耗： ＜30VA

外观尺寸：320×240×150mm³

◆操作方法

1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。

2. 将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。

 3. 合上电源开关（电源灯亮），待表头充电到600V以上后，即可开始校验。

 4. 按下核验键，输出电压立即下降，此时可观察计数器的动作情况。

5. 如需多次试验，可待输出电压达600V以上时，再按校验键，并观察计数器的动作情况。

6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。

7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。

◆电流表效验

仪器关机状态下，接线方式同冲击试验一样形成回路，接好线后按下电流电压转换开关，然后才能开机！此时仪器处于电流动输出状态。

电流校验分两档选择：①  0——2mA档 为精校验档； ②  0——10mA档 为粗校验档。选择电流表校验时，按下冲击实验按键（按住不放），电流档由10mA档调整为2mA档！

校验时，调节电流调节电位器，对比仪器表盘指示与试品表盘显示，以确定试品电流指示的正确好坏与否！

建议：先进行粗校，对比大刻度的准确性，再将电流调至2mA以内，进行精确校验，确定试品的可靠性！

◆注意事项

1. 拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。

2. 电流校验时，试品不能带电作业。

◆装箱清单

1. 主机:         1 台

2. 电源线:       1 根

3. 测试线：      2 根；

4. 接地线：      1 根

5. 说明书：      1 份;

6．合格证:       1 份;
