现货提供，产品名称：WT230 WT1600 WT1800 WT3000数字功率分析仪    WT1600中文资料.pdf

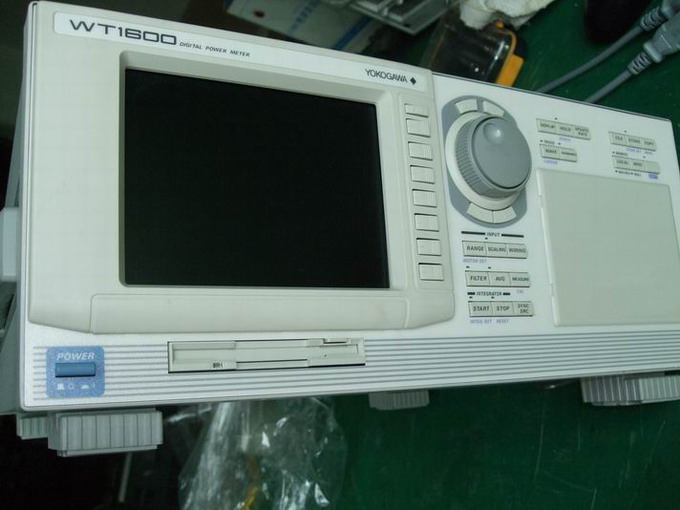

数字功率计WT1600最多可以有6电压/6电流输入, 1台既可以实现变频器输入输出效率,使用扭矩/转速数据计算出电机效率.此外,采用彩色TFT液晶实现数值以外的波形显示,趋向曲线显示,谐波棒状图显示,便于数据分析.选用30通道D/A输出(选件),或以太网功能,可以实现数据外部输出.

·基本精度:0.1%
·带宽C,0.5Hz – 1MHz
·大量程电流输入(2种输入单元)
5A输入单元: 10mA – 5A
50A输入单元: 1A – 50A
·电流传感器输入量程(5A&50A输入单元):50mA-10V
·大量程电压输入:1.5V – 1000V
·6.4英寸TFT彩色液晶显示器
·高速数据存储50ms
·丰富多彩的显示方式
·趋向曲线显示
WT1600按时间顺序显示测试结果数据
·以太网(10BASE-T,选件)
利用以太网可以实现FTP服务器,FTP用户器,网络打印,自动EMAIL传送(SMTP)等
·D/A输出(30通道,选件)
模拟数据输出最多30个测试参数
·电机评测功能(选件)
·内置打印机
WT1600技术规格
·大量程电压输入
1.5/3/6/10/15/30/60/100/150/300/600/1000V (DC,0.5Hz – 1MHz)
·大量程电流输入
5A输入单元:10/20/50/100/200/500mA,1/2/5A (DC,0.5Hz – 1MHz)
50A输入单元:1/2/5/10/20/50A (DC,0.5Hz – 1MHz)
·外部传感器输入量程 (同时适用于5A和50A输入单元)
50/100/250/500mV, 1/2.5/5/10V (DC,0.5Hz – 1MHz)
·基本精度(45Hz – 66Hz)
电压/电流/功率: ±(读数的0.1% of +量程的0.05%)
功率因数(cosφ=0)的影响:量程的±0.05%
一般规格
外型尺寸: 426 (宽)×177(高)×400(厚)mm
重量: 约15kg(含6个输入模块)

 日本Yokogawa（横河）WT210/WT230功率分析仪|功率计|电参数仪

   与前几代产品相比，WT210/WT230具有五倍高的频率量程和约两倍高的基本精度，并提供高速数据采集率，再加上紧凑的设计，使得此数字功率计更加值得拥有。

新特性： WT210是由标准性能评估机构(SPEC)批准的设备，可用作功率有效性基准！

型号描述

确保精度的最大输入：26A

• 基本精度：0.1%
• DC测量：0.5Hz~100kHz频率范围
• 紧凑设计(半个机架尺寸)
• 5mA量程可测量微小电流(仅WT210)
• 线路滤波器功能
• 高速数据更新(最快10读数/秒)
• 谐波测量功能
• 用户校准功能
• 使用外部传感器输入的大电流测量功能
• 基本特性
• 与以前型号的比较
• 通过PC可方便的采集并管理功率测量数据


日本横河WT210的功能与特点:

1.频率范围更广,适用于各种场合

1)0.5Hz起的低频测量—0.5Hz起的低频测量,可用于评价循环换流器以及电机的启动;
2)商用电
功率精度优于以往的WT系列产品;
3)变频器
100kHz的频率范围可用来对变频器等高频设备进行精确的测量.

2.确保精度:1%-130%

3.能测量各种类型的信号

1)浪涌及最大负荷状态
具有电压,电流和功率的最大值保持功能:能在显示器上保持显示电压和电流的峰值,电压和电流的有效值以及有功功率,视在功率和无功功率的最大值.
2)半波整流,间歇性控制及失真波
测量DC分量:除了测量DC输入信号外,还能精确地测量间歇信号和半波整流信号中的直流分量
3)快速响应,显示刷新频率为0.1S:测量间隔可缩短到0.1秒,可捕捉瞬时现象的详细信息;也可以通过缩短每次测量时间提高产品测试效率.
4)含噪声的信号
线路滤波器功能(fc=500Hz):可测量变频器输出电压中的基波有效值.
4.电能测量的强有力工具
1)扩大了电能测量的应用范围:最大积分时间:10000*3
2)电池设备的应用:按极性测量功率的积分值
3)间歇工作设备应用:显示平均有功功率*3
5.根据各标准的测量
峰值因数(CF)=6模式:包括IEC62018在内的很多标准要求满足峰值因数大于等于5,此模式允许方便地测量此类设备.
6.各种选件的应用
1)电流传感器的外部输入:可选择50/100/200mV或2.5/5/10V.使用电流钳,不必断开电源线也能测量电流.
2)对功率计的在线控制和记录:GP-IB/串行(RS-232-C)接口:此选件可通过PC控制功率计,并将测量数据存入PC.
3)电源谐波测量:能够计算直到50次的电压,电流,功率的谐波及其含量和对基波的相位角.此类选件非常适合用于供电环境的评估.测量时间与以往产品相比,缩短了约90%.
7.读数送记录仪
1)D/A输出:此选件可将电压,电流和功率测量值转为幅值为正负5V的信号供记录仪记录,从而检查整个时间中的数据变化.
8.在测试线上进行”GO/NO-GO”
1)4通道比较器功能:4通道继电器触点输出(常开/常闭对)可在生产线或测试线上进行”GO/NO-GO”判定.

简要介绍补充:
     WT230最大输入精度：26A 基本精度：0.1% DC测量：0.5Hz-100kHz频率范围 小型设计(标准机架的一半) 测量极低电流：最小量为5mA(仅WT210型) 线路滤波功能 数据更新速度快(每秒最快10个读数) 谐波测量功能 用户校准功能 利用外接传感器输入可测量大电流 基本特性 机型比较 通过PC，轻松采样并管理功率测量数据。

日本横河WT210数字功率计特点:

·基本精度:0.1%
·小型设计(标准机架的一半)
·可用于测量极低电流:最小量为5mA(仅WT210型)
·具有线路滤波功能
·数据更新速度快(每秒种10个读数)
·具有谐波测量功能
·具有用户校准功能
·利用外接传感器输入可测量大电流

日本横河WT210/WT230数字功率计技术指标:

日本横河WT210数字功率计额定值（范围）
电压：15/30/60/150/300/600 V
电流:
直接输入：5/10/20/50/100/200 mA(仅WT210) , 0.5/1/2/5/10/20 A

日本横河WT210数字功率计(WT210/WT230)
外接输入(选用)：2.5/5/10V 或 50/100/200 mV

频率范围:
DC，0.5Hz～100kHz

基本精度(45Hz≤频率f≤66Hz)
电压/电流：±（读数的0.1%＋量程的0.1%）
功率：±（读数的0.1%＋量程0.1%）

WT210数字功率计一般规格
外型尺寸：
 WT210: 约213(宽)×88(高)×379(深)mm (突出份除外)
 WT230: 约213(宽)×132(高)×379(深)mm (突出份除外)
重量：
 WT210: 约3公斤
 WT230: 约5公斤
